BSF 450 kN, Bjelke-søyle

The connector is suitable for both beam-to-column and beam-to-beam applications. It has a maximum vertical load capacity of 450 kN, a minimum column width of 300 mm and a minimum beam dimension of 190 x 440 mm.

Funksjon og utforming

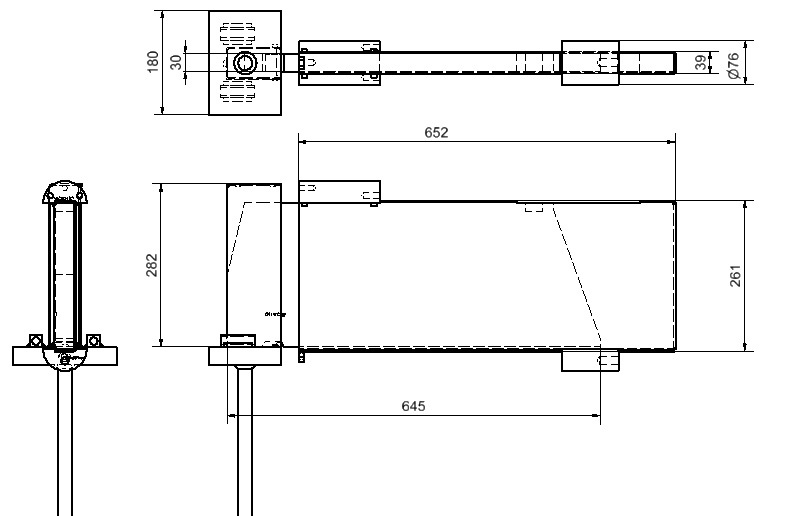

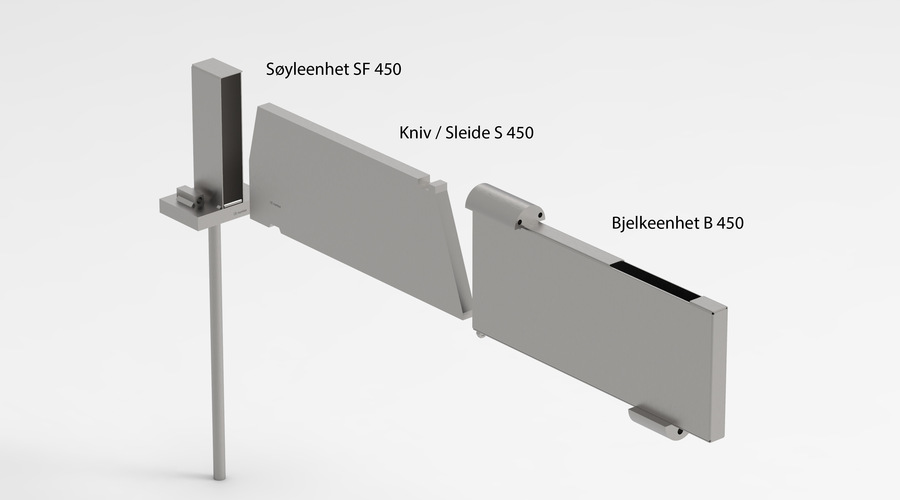

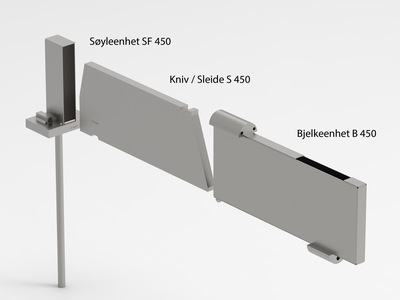

BSF 450-systemet består av tre hovedkomponenter: en bjelkeenhet som støpes inn i den opplagte bjelken, en søyleenhet eller mottakerenhet for bjelke-til-bjelke som støpes inn i det bærende elementet, og en massiv, glidende stålkniv som overfører lasten mellom enhetene.

Under montasje er kniven trukket inn og beskyttet inne i bjelkeenheten. Når bjelken er riktig posisjonert, skyves kniven ut i mottakerenheten. Lasten overføres deretter gjennom stålkniven og videre til den spesifiserte forankringsarmeringen i prefabelementene.

Materialer og overflate

De viktigste lastbærende komponentene i BSF 450, inkludert kniven og de halvsirkelformede lagerplatene, er produsert i S355-stål, med gjengestenger i fasthetsklasse 8.8. Utsparingsboksene er produsert av tynn stålplate og leveres med standard overflate.

Bruksområder

BSF 450 er utviklet for forbindelser med høy kapasitet mellom prefabrikkerte bjelker og søyler, bjelker og vegger, eller mellom to bjelker. Den konsollfrie løsningen er spesielt fordelaktig der arkitektonisk uttrykk, fri høyde, effektiv forskaling og fleksibel søylegeometri er viktig.

Montasje og brannegenskaper

Den teleskopiske utformingen gir rask og sikker montasje fordi kniven forblir inne i bjelkeenheten helt til bjelken er på plass. Etter montasje kan forbindelsen beskyttes av den omkringliggende betongen og ferdigstilles i samsvar med prosjektets branntekniske prosjektering. Stålkomponentene har reaksjon på brann klasse A1 i henhold til EN 13501-1.

Dokumentasjon og prosjektering

Tekniske notater dekker kapasiteter, hoveddimensjoner, referansenivåer, toleranser, torsjon, ekspansjonsfuger, forslag til seismisk dimensjonering, armeringsprosjektering og montasjeveiledning. Et eget BSF-beregningsverktøy er også tilgjengelig for konstruksjonsberegninger.

BSF-produktene produseres under CE-merket produksjon i henhold til EN 1090. Oppgitt vertikal lastkapasitet for BSF 450 er 450 kN, basert på minimum betongfasthetsklasse C35/45 og prosjektspesifikk armeringsprosjektering.

Dimensjonering og armering må verifiseres for den aktuelle bjelken, det bærende elementet, laster, toleranser og prosjektforhold ved bruk av gjeldende teknisk dokumentasjon.
