Trapp-reposforbindelser
For prefabrikkerte betongelementer
Made in Norway
IC trappeforbindelser har disse fordelene:
- Konsollfrie forbindelser
- Raskere montasje på byggeplass
- Mindre kranbruk
- Tynnere repos
- Redusert trinnlyd
- Sikker montasje
- Enkel brannbeskyttelse
- Standard armering
- Ingen sveising bolting og shimsing på byggeplass
- Mulighet for å bruke trapp i byggeperioden
- Dokumentert og sertifisert løsning
- Teleskopisk
- Norskprodusert
Produktkatalog
Ingen produkter passer filteret.

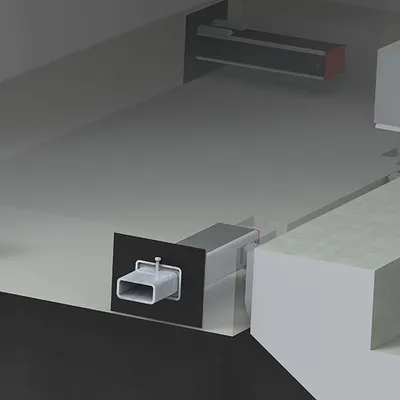

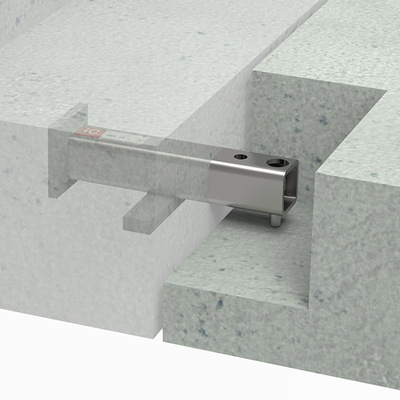

Både TSS og RVK gir skjulte forbindelser for prefabrikkerte trapper og repos. Den viktigste praktiske forskjellen er hvordan innerrøret aktiveres etter at elementet er montert.
TSS, Terrazzo Stair Support

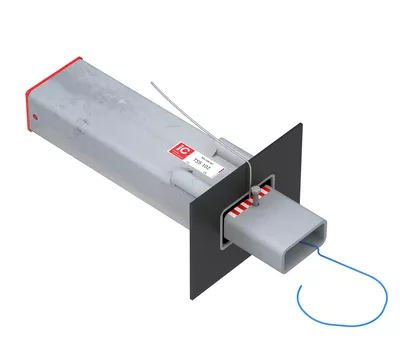

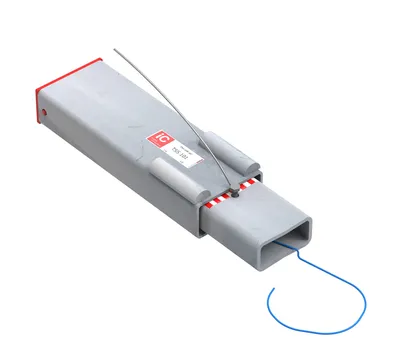

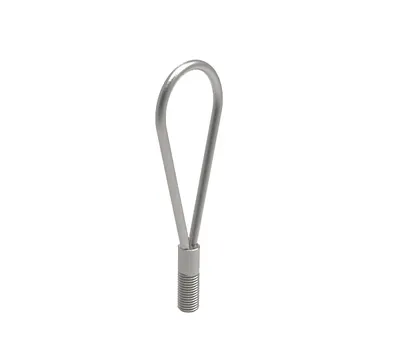

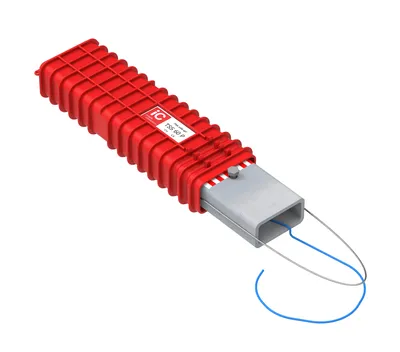

Innerrøret trekkes ut ved hjelp av wire. Dette gir ingen synlige merker i overflaten og gjør TSS spesielt godt egnet for terrazzo og andre ferdige overflater.

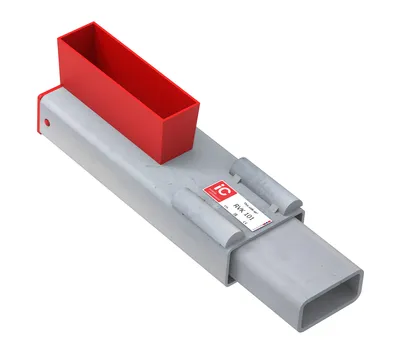

RVK, Repos Vegg Konsollfritt
Innerrøret skyves ut via en åpning fra toppen av reposet. Etter montering støpes åpningen igjen, og utstøpningen blir synlig i overflaten.

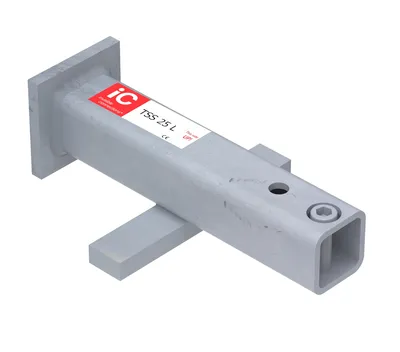

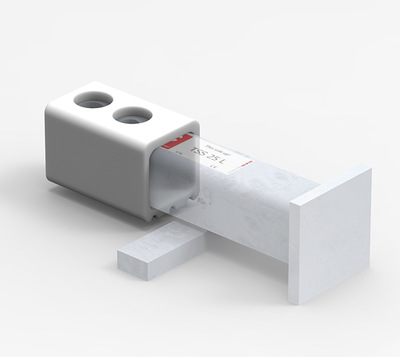

TSS 25 L er utviklet for innfesting av selve trappeløpet til reposet. Dette skiller den fra ordinær TSS, som monteres i reposet.

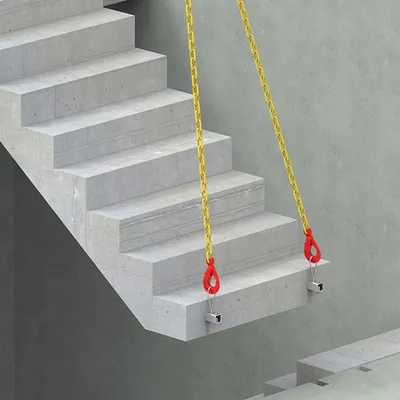

TSS 25 L er en kompakt 25 kN forbindelse som kan erstatte tradisjonell hylleløsning mellom trappeløp og repos. Den leveres ferdig armert, har trinnløs høydejustering og integrert løftefunksjon, noe som bidrar til enklere produksjon og rask og sikker montasje.

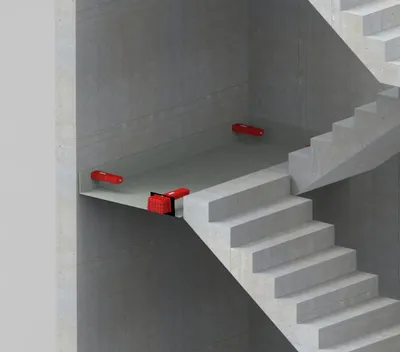

For å oppnå en optimal lastoverføring bør TSS/RVK plasseres så nær kanten av reposet som mulig. Dette reduserer belastningen i front og bidrar til å redusere risikoen for negative reaksjonskrefter og oppløft i bakkant av reposet.
For valg av riktig forbindelse og kontroll av dimensjonerende laster anbefales ICs kalkulasjonsverktøy for TSS og RVK.
Verktøyet gjør det enklere for rådgivende ingeniører og konstruktører å beregne dimensjonerende laster på forbindelsene mellom trappeløp og repos.
Verktøyet blant annet ULS-laster og vertikale reaksjonskrefter.
Verktøyet kontrollerer også risikoen for oppløft ved de bakre forbindelsene i en midlertidig lastsituasjon, og gir dermed et godt grunnlag for valg og plassering av forbindelsene.

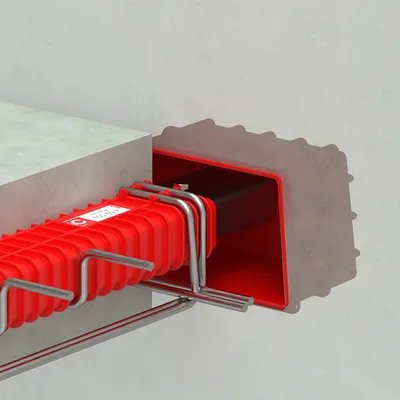

For TSS/RVK-forbindelser mellom repos og vegg er det utviklet standardiserte armeringsløsninger. Disse er beskrevet i Memo 55.
TSS 25 L leveres i tillegg med integrert armering i form av flattstål og bakplate, noe som forenkler innbyggingen i elementet.

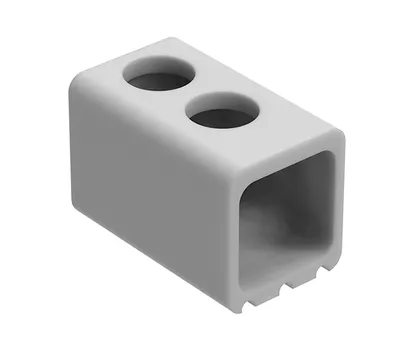

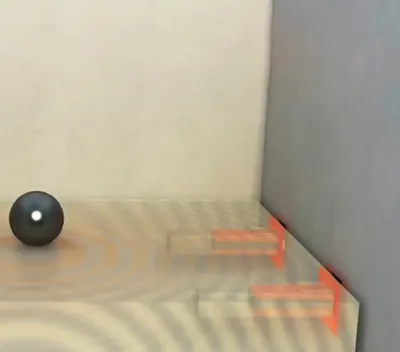

TSS- og RVK-systemene kan kombineres med løsninger for reduksjon av trinnlyd mellom trapp, repos og tilstøtende konstruksjoner.

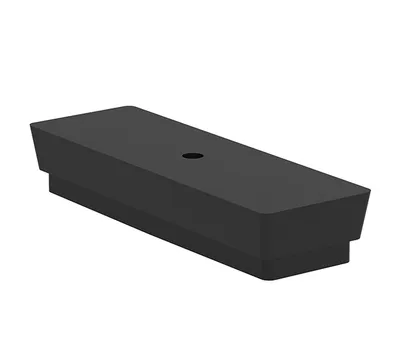

Elastomer og andre lydisolerende komponenter kan benyttes for å redusere overføringen av strukturlyd fra trappen til byggets øvrige konstruksjon.
