Bjelke-søyleforbindelser

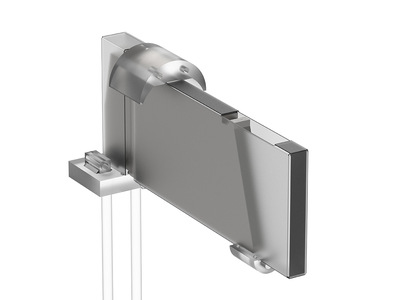

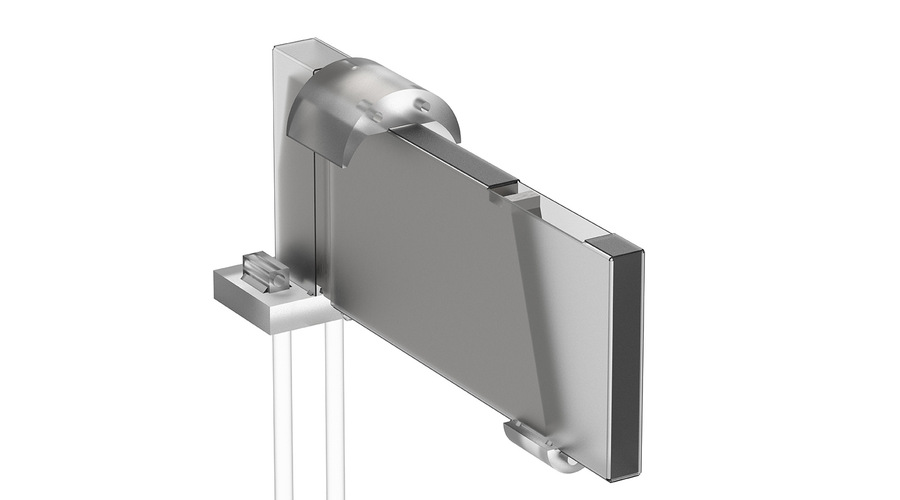

BSF 700 kN, Bjelke-søyle
BSF er et konsollfritt system.

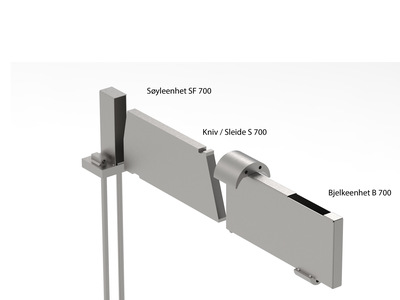

Systemet består av tre hoveddeler:
- Bjelke-enhet: Støpes inn i betongbjelken og skal forankres med angitt armering.
- Søyle-enhet: Støpes inn i betongsøylen og skal forankres med angitt armering.
- Kniv/sleide: Forbinder bjelken til søylen. Denne er av massivt stål og utgjør den delen av forbindelsen som overfør lasten fra bjelken til søylen. Før montasje er kniven tilbaketrukket og skjult inne i bjelke-enheten.
- Maksimal vertikal ULS-last
- 700 kN
- Brannmotstand med 25 mm betongoverdekning
- R60
- Minimum søylebredde
- 350 mm
- Minimum bjelkebredde
- 310 mm
- Minimum bjelkehøyde
- 500 mm
- Materiale i stålkniv
- S 355
- Halvrundt stål og stålplate
- S 355
- S 700, kniv
- 52,15 kg
- B 700, bjelkeenhet
- 16,9 kg
- SF 700, søyleenhet
- 15,5 kg
- Forankringsarmering. Stålkvalitet 500C skal benyttes
- Ø 12, Ø 16, Ø 25 mm
- Gjengestenger for overføring av kreftene RHO og RHU. Stengene er i stålkvalitet 8.8
- M16 og M20
- Minimum betongkvalitet
- C35/45
Alle deler er laget av stål. De tre hovedkomponentene er i stålkvalitet S355.
Gjengestenger er kvalitet 8.8, og stoppskiver er i stålkvalitet S355 (leveres ved forespørsel).
Design prinsipper
Når kniven er på plass i søylen fungerer denne som en utkrager fra bjelkeenden. Lasten påføres på enden av kniven hvor den overføres til bunnplaten i søylekassen. Momentet fra utkragingen balanseres ved at kniven har opplegg mot to halvrundstål inne bjelkekassen, ett i fremre overkant av bjelkekassen og ett på undersiden av kassen ved knivens bakre ende. Armering bøyd rundt disse halvrundstålene overfører oppleggskreftene fra kniven videre inn i betongbjelken.

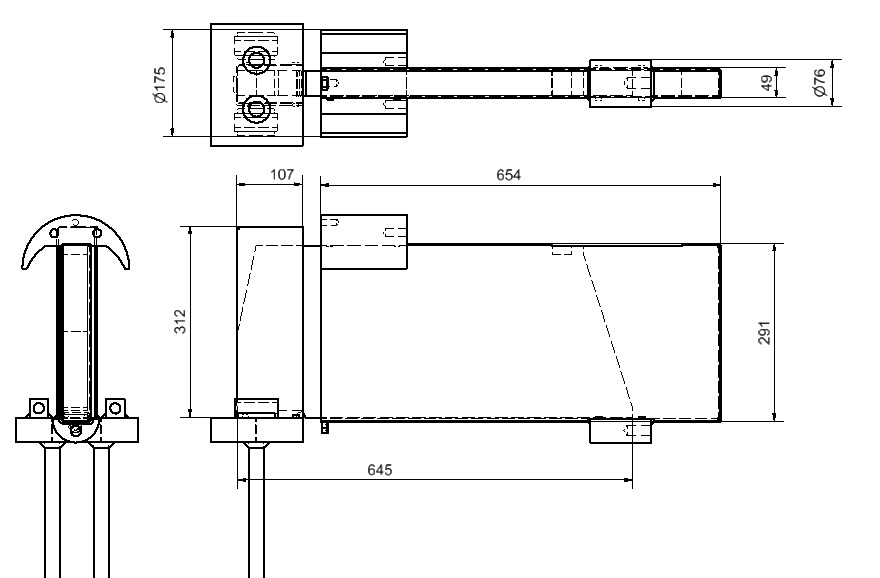

BSF 700 k N søyle bjelke tegning
