DTF 150 kN, fast forbindelse

Invisible Connections DTF 150 kN er en fast innstøpt forbindelse utviklet for opplegg av prefabrikkerte DT-elementer. Løsningen kan også benyttes for andre prefabrikkerte betongelementer der tilsvarende oppleggsprinsipp er egnet.

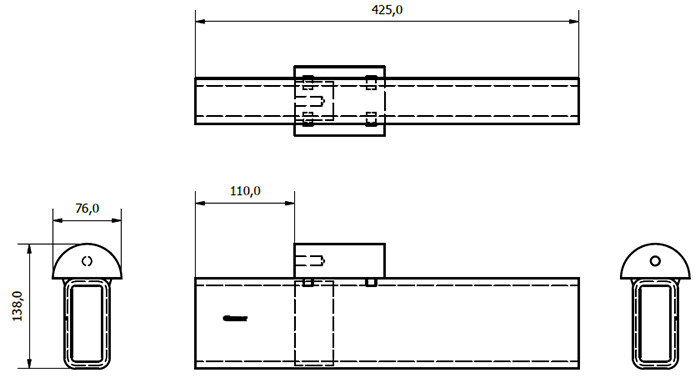

Forbindelsen består av et fast stålrør med halvrundstål som støpes inn i elementet under produksjon. I motsetning til teleskopiske forbindelser har DTF ingen bevegelige deler eller ytterrør. Stålrøret har en fast utkraging på 110 mm og overfører den vertikale lasten fra elementet til opplegget.

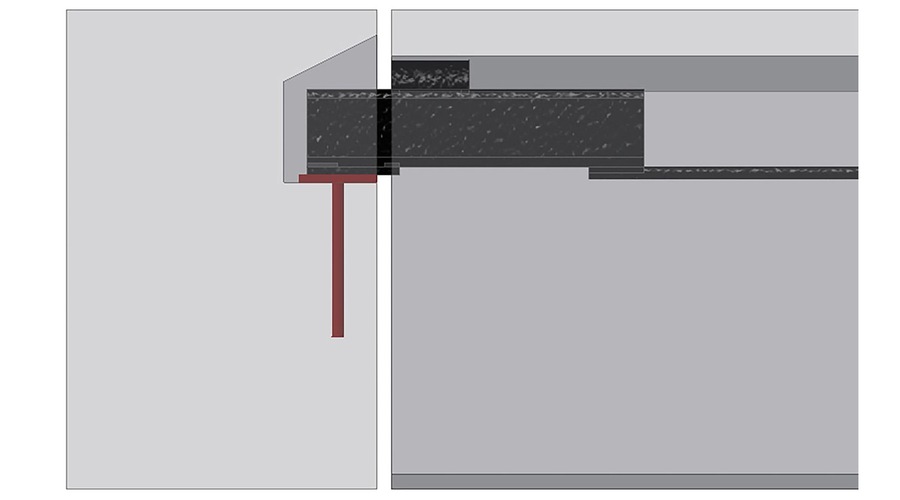

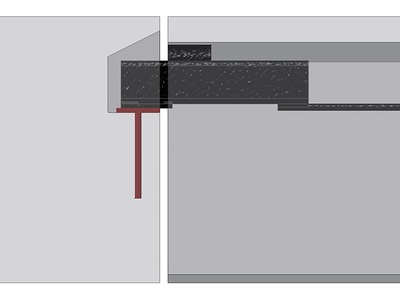

Ved montasje løftes elementet på plass slik at det faste stålrøret får opplegg på eksempelvis en betongvegg eller bjelke. DTF 150 har en dimensjonerende vertikal kapasitet i bruddgrensetilstand på 150 kN. Forbindelsen skal ikke benyttes til overføring av horisontalkrefter mellom element og opplegg. Disse kreftene må ivaretas med andre forbindelser.

Skjøten mellom elementet og opplegget fylles med en hurtigherdende, betongbasert mørtel med lite svinn.

Invisible Connections DTF 150 er designet for å forbinde prefabrikkerte DT elementer, bjelker, repos eller andre prefabrikerte elementer

DTF består av ett rør med halvmåne. DTF-forbindelsen støpes in i DT-element og lyftes på plass på opplegg i bjelke, vegg, ol.

Invisibel Connections DTF 120 leveres i sort stål eller galvanisert utførsel

Kapasitet 150kN , minimum dekketykkelse 250 mm
