DTS 150 kN, teleskopisk forbindelse

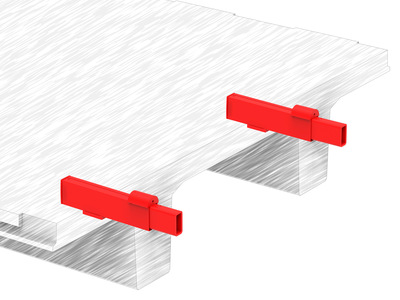

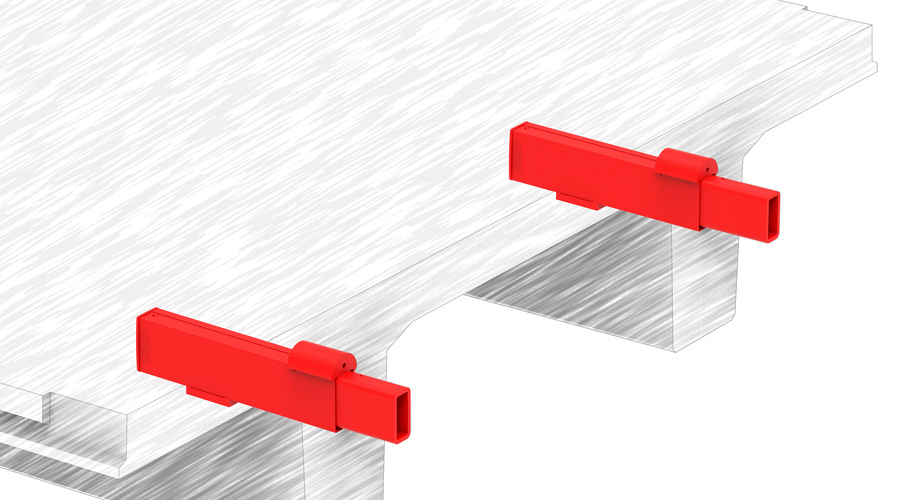

Løsningen ble opprinnelig utviklet for DT-elementer, men kan også benyttes i andre typer dekker, mindre bjelker, store repos- og trappeelementer samt fasadepaneler.

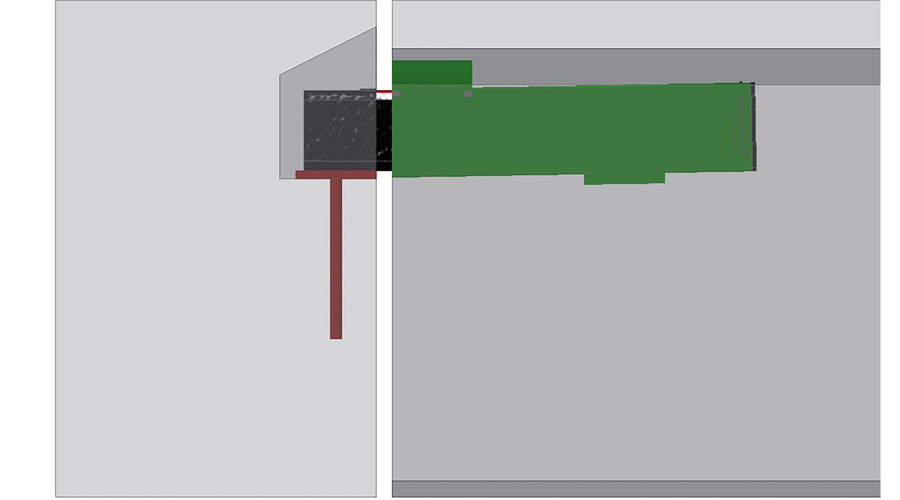

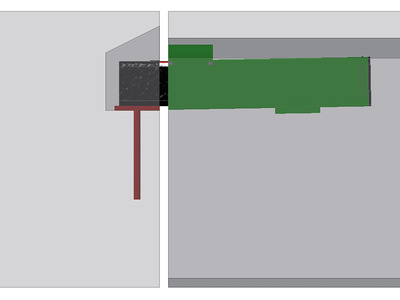

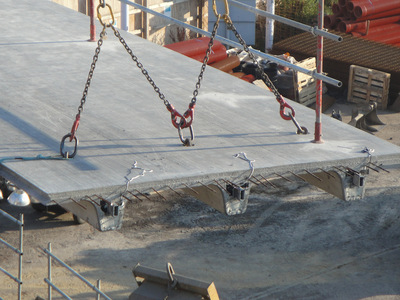

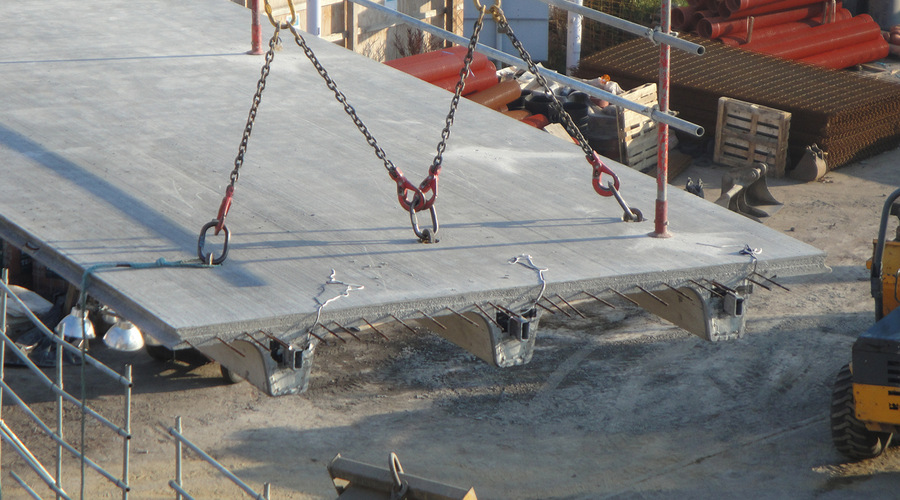

DTS støpes inn i betongelementet. Under montasje trekkes det teleskopiske stålrøret ut og etablerer opplegg mot den tilstøtende konstruksjonen. Dette gir en rask og effektiv montasje, samtidig som forbindelsen blir skjult i den ferdige konstruksjonen.

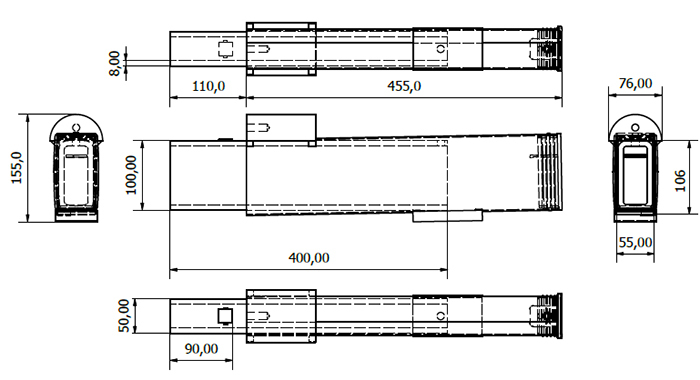

DTS150 har en dokumentert vertikal bruddgrenselast på 150 kN og er dimensjonert med maksimalt 110 mm utkraging og et lastpunkt maksimalt 75 mm fra kanten av DT-elementet.

En fleksibel problemløser

DTS er spesielt aktuell der det er behov for en konsollfri forbindelse med større kapasitet enn tradisjonelle trappe- og reposforbindelser, uten at det er behov for kapasiteten til større bjelke-søyleforbindelser.

Dette gjør DTS til en fleksibel problemløser i prefabrikkerte konstruksjoner hvor tradisjonelle konsoller er konstruktivt eller arkitektonisk uønsket.

Dokumentert dimensjoneringsprinsipp

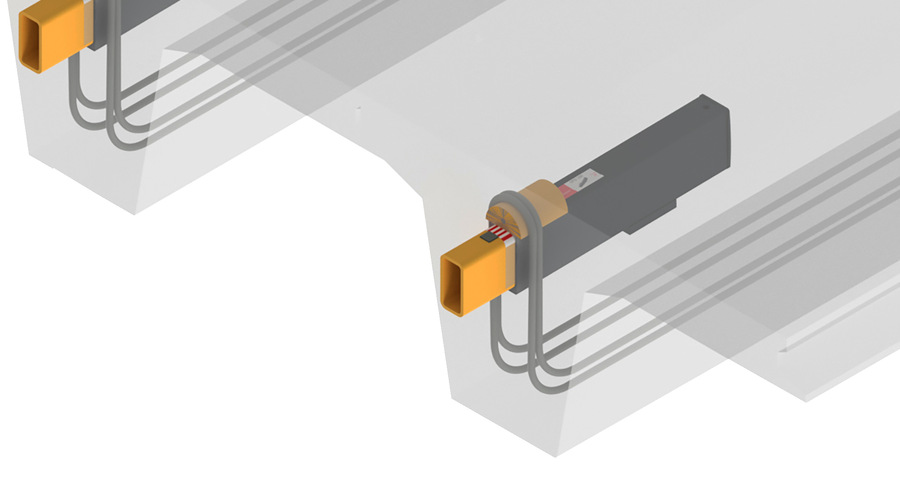

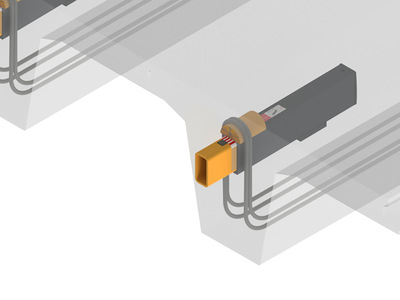

DTS150 har dokumenterte tekniske spesifikasjoner og beregningsgrunnlag for kraftinnføring og forankring i betongelementet. Beregningene er basert på Eurocode 2 og omfatter blant annet nødvendig forankringsarmering og kraftoverføring rundt forbindelsen.

Armering og kraftinnføring skal dimensjoneres og tilpasses det aktuelle betongelementet av ansvarlig konstruktør. Eksempelberegninger viser hvordan prinsippet kan tilpasses ulike DT-tverrsnitt og armeringsløsninger.

Brannbeskyttelse

Forbindelsen kan brannbeskyttes ved at skjøten mellom DT-elementet og opplegget fylles med hurtigherdende mørtel.

Typiske bruksområder

• DT-/SDT-elementer

• Mindre bjelker

• Store repos- og trappeelementer

• Fasadepaneler

• Andre prefabrikkerte betongelementer med behov for et skjult og konsollfritt opplegg
