Trappeforbindelse Trapp-vegg

RVK 101, teleskopisk forbindelse

Trappeforbindelse, 100 kN, mekanisk uttrekk.

USP

  • 100 kN dokumentert kapasitet
  • Enkel teleskopisk montasje
  • Betjenes direkte fra reposet
  • Komplett enhet uten løse deler

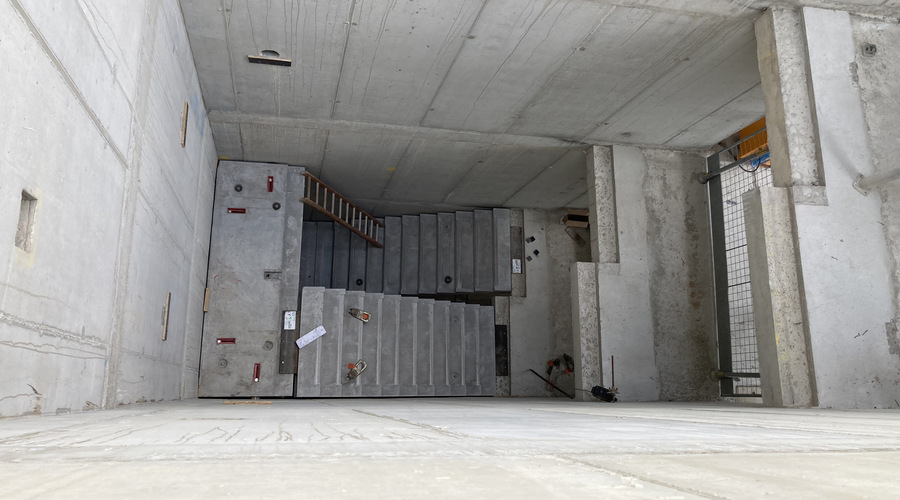

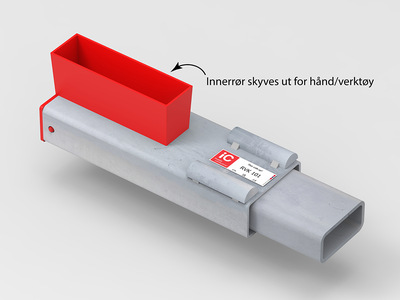

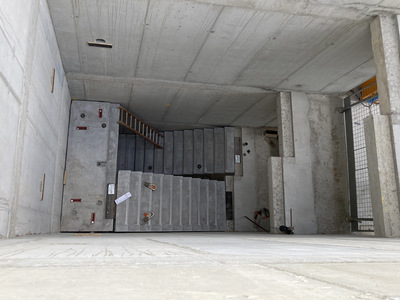

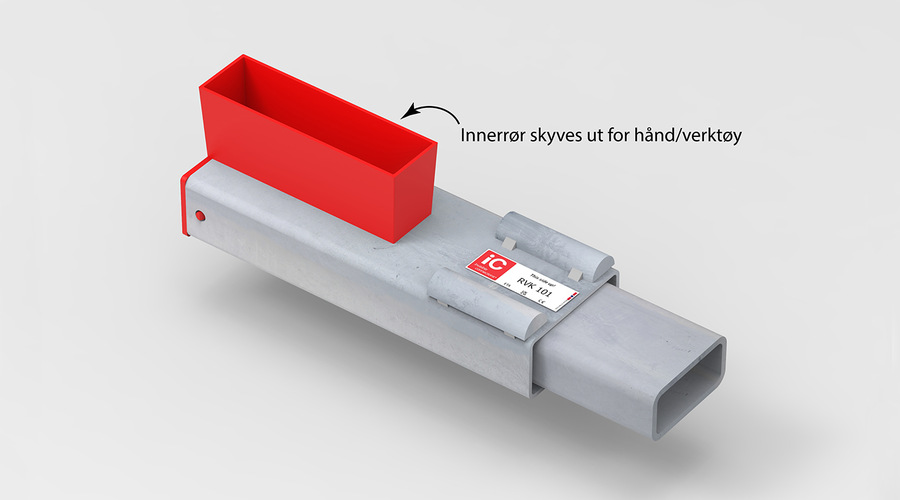

RVK 101 – Rpos-Vegg-Kobling er en teleskopisk reposforbindelse utviklet for prefabrikkerte betongtrapper. Løsningen består av et ytterrør og et innerrør produsert av to tilpassede hulprofiler, hvor innerrøret kan teleskoperes ut fra ytterrøret og forankres i opplegget i trappeveggen. Dette gir nødvendig montasjefleksibilitet samtidig som det sikrer effektiv kraftoverføring mellom repos og vegg.

Forbindelsen betjenes manuelt direkte fra reposets overflate. Etter montering og aktivering skyves innerrøret ut mot veggens opplegg før slissen støpes igjen, slik at man oppnår en permanent og slett ferdig overflate.

RVK 101 leveres som en komplett, fabrikkmontert enhet uten løse deler, noe som bidrar til rask og sikker montasje samt redusert risiko for feilmontering på byggeplassen.

Produktet leveres i svart stål eller varmforsinket utførelse for tilpasning til ulike miljø- og prosjektkrav.

Kapasitet

  • Dokumentert kapasitet: 100 kN
  • Minimum dekketykkelse ved full kapasitet: 200 mm
  • Minimum dekketykkelse ved redusert kapasitet: 170 mm (96 kN)

Montasjesikkerhet

For å sikre korrekt installasjon er RVK 101 utstyrt med:

  • Kontrollinje som viser korrekt uttrekkslengde og posisjon på innerrøret.
  • Låsebolt som sikrer innerrøret i riktig posisjon etter aktivering.

Brannbeskyttelse

TSS- og RVK-forbindelsene oppnår brannbeskyttelse ved å være innstøpt i betong, hvor betongens overdekning beskytter de bærende ståldelene mot oppvarming. Avhengig av prosjektert betongoverdekning kan forbindelsene oppnå brannmotstandsklasse R30, R60, R90 eller R120, med overdekningskrav fra 15 mm til 45 mm.

Akustikk

For forbedret lydisolasjon anbefales RVK 101 i kombinasjon med vertikal gummiflens og/eller IC Box 100 SRU. Løsningen bidrar til å redusere overføring av både trinnlyd og strukturlyd mellom trapp og tilstøtende konstruksjoner.

Dokumentasjon

RVK 101 er dokumentert gjennom europeisk teknisk vurdering (ETA) og produseres i henhold til EN 1090 med CE-merking. Dette sikrer dokumentert ytelse, sporbarhet og produksjonskontroll i samsvar med gjeldende europeiske krav.

Komplett teknisk dokumentasjon, EPD og BIM-objekter gir effektiv prosjektering, digital samhandling og dokumentasjon gjennom hele byggeprosjektet. EPD-en gir tredjepartsverifisert dokumentasjon av produktets miljøpåvirkning gjennom hele livsløpet.

RVK 101 kombinerer høy bæreevne, enkel montasje og omfattende dokumentasjon i en robust løsning for moderne prefabrikkerte trappekonstruksjoner.



Kapasitet Anbefales ULS last Fv,Ed [kN]
100 kN
Minimum dekketykkelse
170 mm
Vekt med sort stål
7,79 kg
Vekt med galvanisert stål
7,98 kg
Teleskopisk forbindelse
RVK
Overflate
Sort stål, Galvanisert

I et trapperom må både trappeløp, repos og de lastbærende forbindelsene mot trapperomsveggen prosjekteres slik at nødvendig bæreevne opprettholdes ved brann.

I henhold til TEK17 gjelder følgende preaksepterte krav til trappeløp. Se Memo 45:

Brannklasse

Krav til trappeløp

Brannklasse 1

–

Brannklasse 2

R30 [B30]

Brannklasse 3

R30 A2-s1,d0 [A30]

IC-innfestinger med integrert brannbeskyttelse

ICs TSS- og RVK-systemer er utviklet som lastbærende forbindelser mellom prefabrikkerte trappeløp eller repos og trapperomsveggen. Memo 45 omfatter løsninger for bygg i brannklasse 1, 2 og 3, og beskriver hvordan brannbeskyttelsen må vurderes i sammenheng med både selve forbindelsen og grensesnittet mot trapperomsveggen.

Et sentralt prinsipp er utstøping rundt innfestingen. Etter montasje støpes utsparingen rundt forbindelsen igjen med sementbasert mørtel. Dette gir ståldelene en mineralsk overdekning mot den branneksponerte siden.

Prinsippet tilsvarer brannbeskyttelsen av armering i en betongkonstruksjon, der avstanden mellom den branneksponerte overflaten og stålet bidrar til å beskytte stålet mot temperaturpåvirkning ved brann.

R-klasse og nødvendig overdekning

R angir konstruksjonens bæreevne ved brann, mens tallet angir tidsperioden i minutter. For IC-innfestingene er derfor tilstrekkelig overdekning av de bærende ståldelene en viktig del av den branntekniske løsningen.

Brannmotstand

Minimum overdekning «C»

R30

15 mm

R60

25 mm

R90

35 mm

R120

45 mm

Ved montering av TSS- og RVK-forbindelser er det normalt en 20–30 mm luftspalte mellom betongelementet og trapperomsveggen. Grensesnittet mot veggen og eventuell branntetting må utføres i samsvar med prosjektets branntekniske løsning.

Tilpasses byggets brannkonsept

Kravet til brannmotstand avhenger av byggets brannklasse og av hvordan trappen inngår i byggets samlede brannkonsept.

For trappeløp er de preaksepterte kravene som vist over R30 i brannklasse 2 og R30 A2-s1,d0 i brannklasse 3.

I enkelte konstruksjoner kan det stilles høyere krav. Dette kan blant annet være aktuelt der trappen ikke ligger i et eget trapperom, men er eksponert i selve branncellen. I slike tilfeller kan kravet til brannmotstand være høyere, eksempelvis R60. Det aktuelle kravet må fastsettes av ansvarlig prosjekterende for brannteknikk.

Innfesting og brannbeskyttelse i samme konstruksjonsprinsipp

Med ICs TSS- og RVK-systemer kombineres den lastbærende innfestingen av prefabrikkerte trappeløp og repos med et enkelt prinsipp for brannbeskyttelse. Ved å støpe inn forbindelsen etter montasje får de bærende ståldelene nødvendig mineralsk overdekning som en integrert del av den ferdige konstruksjonen.



Laboratorietestet etter EN 17823

En trapp er mer enn en konstruksjon som bærer last. Hvert fottrinn skaper vibrasjoner som kan forplante seg gjennom forbindelsene og videre inn i bygget. Effektiv frikobling mellom trapp, repos og vegg er derfor viktig for å begrense overføring av trinnlyd.

For å dokumentere de akustiske egenskapene til våre løsninger har Invisible Connections gjennomført laboratorietesting etter EN 17823, den europeiske standarden for laboratoriemåling av trinnlydisolasjon i trapper og trappeisolerende elementer.

Standarden gir en felles metode for å dokumentere og sammenligne akustisk ytelse. Resultatene kan blant annet benyttes som inngangsdata ved beregning av forventet trinnlyd i bygninger etter EN ISO 12354-2.

Uavhengig laboratorietest hos STEP

Testingen ble utført av STEP GmbH i en spesialisert akustisk trappeteststasjon i Jettingen, Tyskland.

Under testen ble prefabrikkerte betongrepos montert med fire IC-forbindelser mot referanseveggen. Mellom repo og vegg ble det opprettholdt en luftspalte på ca. 20 mm.

Testoppsettet er konstruert for å begrense uønsket flanketransmisjon og skape kontrollerte måleforhold. Trinnlyden ble generert med en standardisert bankemaskin plassert i fire forskjellige posisjoner på repoet. Referanseveggen ble i tillegg eksitert med impulshammer fra tolv posisjoner.

Målingene ble gjennomført etter metodikken i EN 17823, sammen med relevante måle- og evalueringsmetoder fra blant annet EN ISO 10140-3 og EN ISO 717-2.

Testet ved ulike belastningsnivåer

Forbindelsens akustiske egenskaper ble undersøkt under forskjellige belastninger. Ved hjelp av en hydraulisk presse ble lasten på repoet trinnvis økt, med belastninger per TSS/RVK-forbindelse fra 2,7 kN til 34,6 kN. På denne måten kunne testen dokumentere hvordan den akustiske ytelsen påvirkes når forbindelsen og elastomeren arbeider under forskjellige belastningsnivåer.

Dokumenterte resultater

Laboratorietesten viser en tydelig reduksjon av trinnlydoverføringen.

For de isolerte løsningene ble det blant annet målt vektet normalisert trinnlydnivå, Ln,w. Resultatene for de enkelte IC-produktene presenteres under tekniske data på produktsidene.

EN 17823 benytter også ΔLw,landing, som beskriver forbedringen for forbindelsen mellom repos og vegg, inkludert det trinnlydisolerende elementet, sammenlignet med direkte eksitasjon av referanseveggen.

I tillegg oppgis ΔL*w,landing, der den isolerte løsningen sammenlignes med et stivt tilkoblet referanserepos.

Disse verdiene gir rådgivere og prosjekterende dokumenterte data for vurdering og beregning av trinnlyd i bygninger.

Elastisk frikobling

IC-løsningene benytter elastomer som dempemateriale for å begrense overføring av strukturlyd mellom betongtrapp eller repos og den omkringliggende konstruksjonen.

De profilerte IC-elementene gir elastomeren plass til å deformeres under belastning og gjenvinne formen når belastningen reduseres. Samtidig er tilstrekkelig dempeareal viktig for å oppnå ønsket akustisk ytelse.

Invisible Connections benytter et designprinsipp med anbefalt dempeareal på 200–250 mm² per kN bruddlast.

EN 17823 og europeiske trinnlydskrav

EN 17823 er en teststandard, ikke et felles europeisk krav til maksimalt trinnlydnivå i bygninger. De konkrete kravene til ferdige bygg fastsettes gjennom nasjonale byggeforskrifter og standarder og varierer mellom land, bygningstyper og bruksområder.

EN 17823 gir derimot en felles europeisk metode for å måle, dokumentere og sammenligne den akustiske ytelsen til trapper og trappeisolerende forbindelser.

Dette gjør det mulig å benytte dokumenterte produktdata som grunnlag ved akustisk prosjektering og ved vurdering av løsninger opp mot nasjonale krav til trinnlyd.

Fra laboratoriet til ferdig bygg
Laboratorietestingen etter EN 17823 gir dokumenterte data for den akustiske ytelsen til IC-forbindelsene. Det gir rådgivere, elementprodusenter og entreprenører et bedre grunnlag for å velge og prosjektere løsninger der kontroll av trinnlyd er viktig.

  • Trinnlydsreduksjon i repos med TSS 102:
    Lydreduksjon 20-25 dB

  • Trinnlydsreduksjon i vegg med IC Box SRU:
    Lydreduksjon 20-28 dB

  • Trinnlydsreduksjon i repos/vegg med gummiflens:
    Lydreduksjon 10-12 dB
