Trappeforbindelse Trapp-vegg

RVK 60 P, teleskopisk forbindelse

IC RVK 60 P er en teleskopisk trappereposforbindelse med ytterrør i resirkulert PE-plast og kapasitet på 57 kN. Innerrøret skyves ut gjennom en slisse i reposets overside og føres inn på opplegget i veggen.

USP

  • Enkel montasje med betjening fra slisse i reposets overflate
  • Reposinnfesting for dekker ned til 120 mm
  • Rask og sikker montering
  • Komplett produkt
  • Bærekraftig løsning med EPD

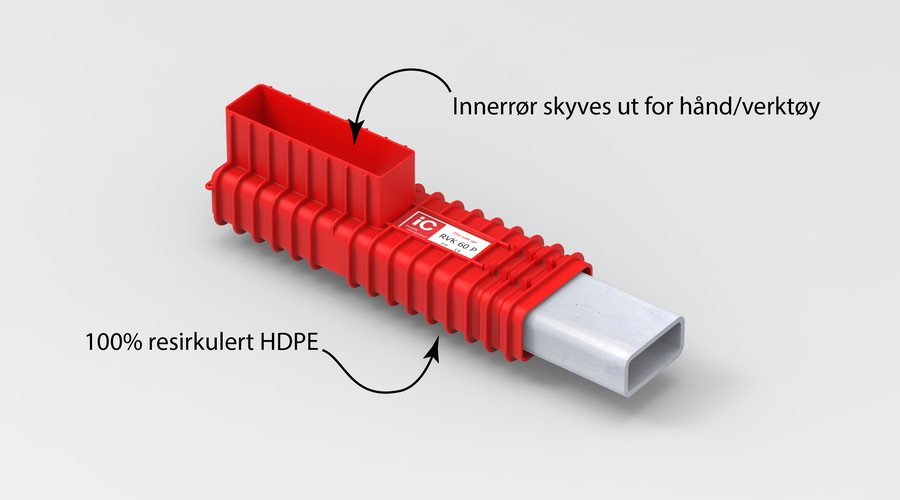

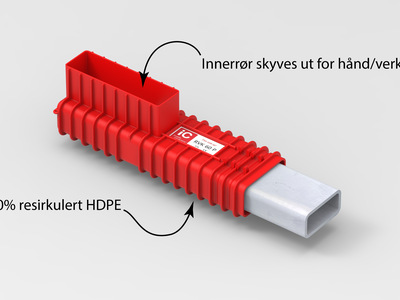

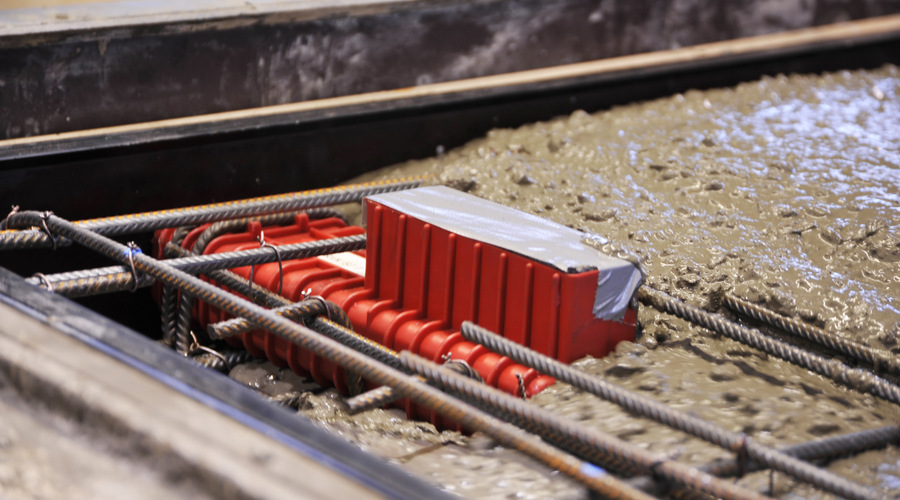

RVK 60 P er en robust og brukervennlig trappeforbindelse bestående av et inner- og ytterrør. Ytterrøret er produsert av 100 % resirkulert PE-plast og fungerer som føringsrør for innerrøret.

Innerrøret kan enkelt skyves ut fra ytterrøret og inn på opplegg i trappeveggene. Uttrekk og innskyving skjer mekanisk, noe som gir en sikker og effektiv montering. Integrerte og brukervennlige snappere sørger for korrekt plassering av armeringsbøyler og bidrar til rask installasjon på byggeplass.

Monteringsfunksjoner

For å sikre korrekt montering er RVK 60 P utstyrt med:

  • Hull for låsebolt som sikrer at innerrøret forblir i korrekt posisjon.

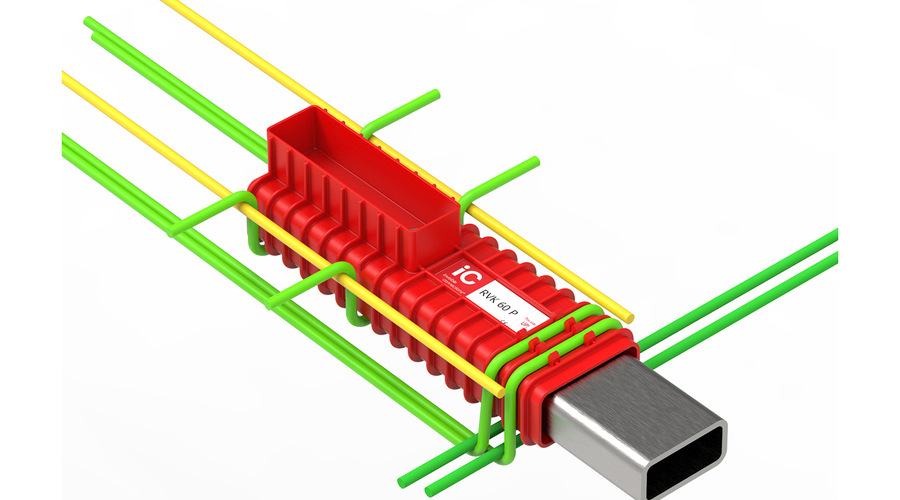

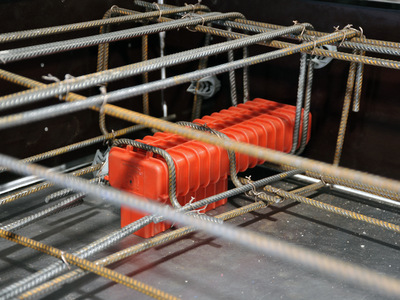

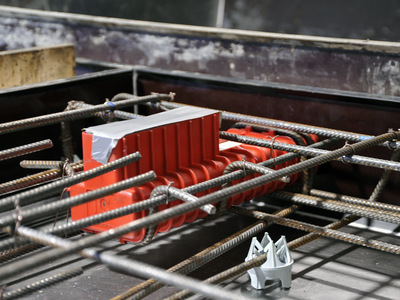

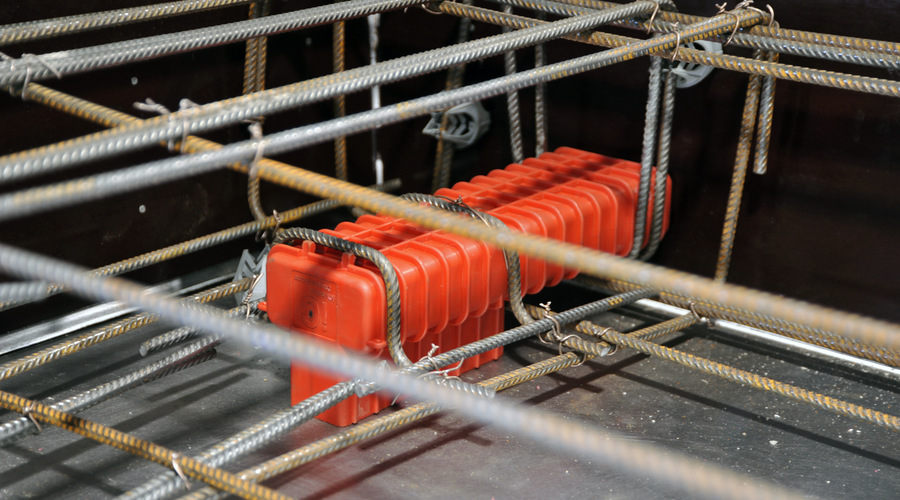

    Brukervennlige «snappers» som sørger for nøyaktig plassering av armeringsbøyler.

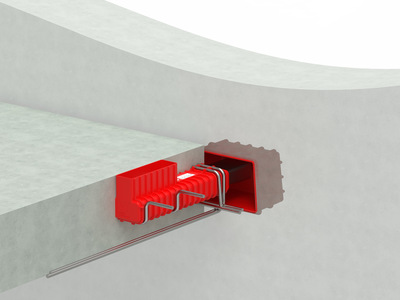

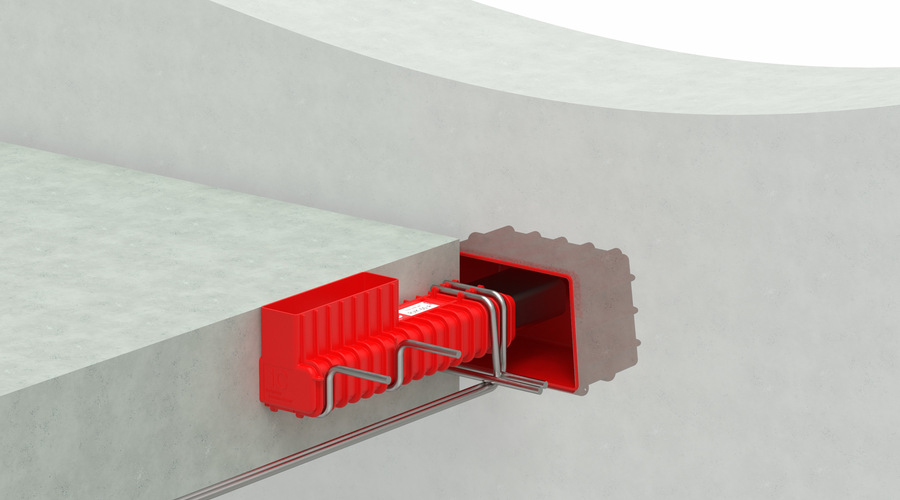

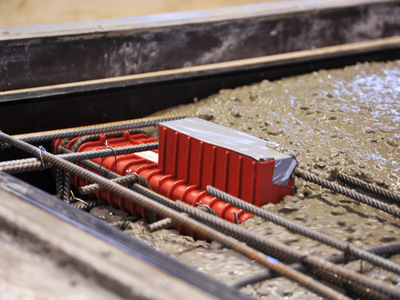

  • En RVK (Repos-Vegg-Kobling) betjenes manuelt direkte fra overflaten av reposet. RVK består av et ytterrør og et teleskopisk innerrør som kan skyves ut mot opplegget i veggen. Etter at reposet er montert og forbindelsen er aktivert, støpes slissen i overflaten igjen slik at man oppnår en slett og permanent ferdig overflate.
    Trappeforbindelsen leveres som en komplett, fabrikkmontert enhet uten løse deler. Dette gir raskere montasje, reduserer risikoen for feilmontering og sikrer effektiv håndtering på byggeplassen.

Utførelser

RVK 60 P leveres i svart stål eller varmforsinket utførelse for optimal tilpasning til prosjektets krav.

Brannbeskyttelse

TSS- og RVK-forbindelsene oppnår brannbeskyttelse ved å være innstøpt i betong, hvor betongens overdekning beskytter de bærende ståldelene mot oppvarming. Avhengig av prosjektert betongoverdekning kan forbindelsene oppnå brannmotstandsklasse R30, R60, R90 eller R120, med overdekningskrav fra 15 mm til 45 mm.

Dokumentasjon og prosjektering

Komplett teknisk dokumentasjon, EPD og BIM-objekter sikrer effektiv prosjektering, dokumentasjon og digital samhandling gjennom hele byggeprosjektet.

EPD-en (Environmental Product Declaration) gir tredjepartsverifisert dokumentasjon av produktets miljøpåvirkning gjennom livsløpet og støtter prosjektets bærekrafts- og miljøkrav.

Europeisk teknisk vurdering (ETA) dokumenterer produktets ytelse og egnethet for bruk i prefabrikkerte betongkonstruksjoner. CE-merket produksjon i henhold til EN 1090 sikrer sporbarhet, produksjonskontroll og dokumentert kvalitet i samsvar med europeiske krav.

Trinnlydegenskaper

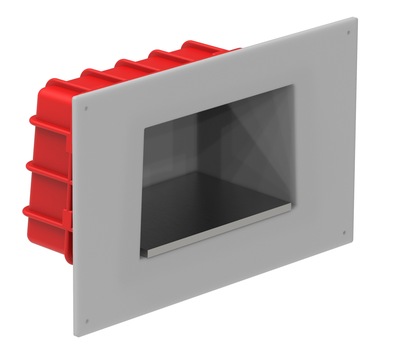

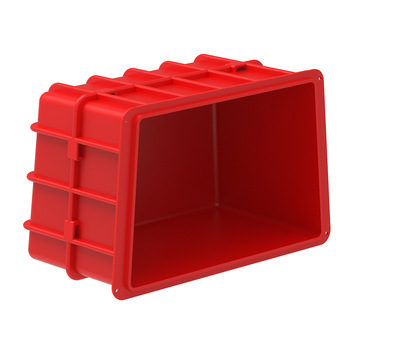

For forbedrede trinnlydegenskaper anbefales RVK 60 P i kombinasjon med vertikal gummiflens og/eller IC Box 100 SRU. Løsningen bidrar til effektiv reduksjon av trinn- og strukturlyd mellom trapp og tilstøtende konstruksjon

Kapasitet Anbefales ULS last Fv,Ed [kN]
57 kN
Minimum dekketykkelse full kapasitet
170 mm
Minimum dekketykkelse redusert kapasitet
120 mm
Vekt med sort stål
2,8 kg
Vekt med galvanisert stål
2,85 kg
Teleskopisk forbindelse
RVK
Brannmotstand med 25 mm betongoverdekning
R60
Trinnlydnivå oppnådd ned til (IC Box SRU+GF) (Egenlast Gk) L'n,w
34,8 dB
Trinnlydnivå oppnådd ned til (Med montert GF) (Egenlast Gk) L'n,w
53,1 dB
Trinnlydreduksjon fra referanse (IC Box SRU + GF) (Egenlast Gk) ΔLw,landing
40,1 dB
Trinnlydreduksjon fra referanse (Med montert GF) (Egenlast Gk) ΔLw,landing
23,3 dB
Trinnlydnivå oppnådd ned til (målt med montert GF) (Egenlast Gk) L'n,w
53,1 dB
EPD verdi GWP A1-A3
6,63 kg CO2-eq
Dekketykkelse 120 mm
34 kN
Dekketykkelse 150 mm
46 kN
Dekketykkelse 170 - 265 mm
57 kN
Materiale innerrør
Stål HUP
Tverrsnittsareal innerrør
1 040 mm²
Lengde innerrør
295 mm
Maks tillatt utskyvning av innerrør (nominell verdi)
95 mm
Bredde innerrør
80 mm
Høyde innerrør
40 mm
Tykkelse innerrør
5 mm
Materiale ytterrør
Resirkulert plast
Lengde ytterrør
320 mm
Bredde ytterrør
94-88 mm
Høyde ytterrør
105-60 mm
Tykkelse ytterrør
Ribber

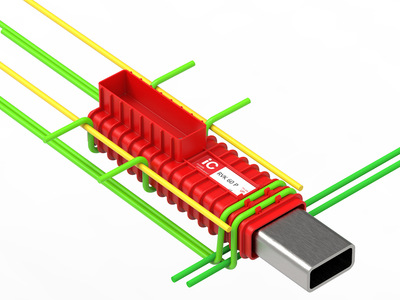

Forankringsarmering. Stålkvalitet B500NA, B500NB, B500NC kan benyttes
Ø8 mm
Armeringsbøyle i front skal ha anlegg mot
Snapperter
Betongkvalitet minimum
C35/45

I et trapperom må både trappeløp, repos og de lastbærende forbindelsene mot trapperomsveggen prosjekteres slik at nødvendig bæreevne opprettholdes ved brann.

I henhold til TEK17 gjelder følgende preaksepterte krav til trappeløp. Se Memo 45:

Brannklasse

Krav til trappeløp

Brannklasse 1

–

Brannklasse 2

R30 [B30]

Brannklasse 3

R30 A2-s1,d0 [A30]

IC-innfestinger med integrert brannbeskyttelse

ICs TSS- og RVK-systemer er utviklet som lastbærende forbindelser mellom prefabrikkerte trappeløp eller repos og trapperomsveggen. Memo 45 omfatter løsninger for bygg i brannklasse 1, 2 og 3, og beskriver hvordan brannbeskyttelsen må vurderes i sammenheng med både selve forbindelsen og grensesnittet mot trapperomsveggen.

Et sentralt prinsipp er utstøping rundt innfestingen. Etter montasje støpes utsparingen rundt forbindelsen igjen med sementbasert mørtel. Dette gir ståldelene en mineralsk overdekning mot den branneksponerte siden.

Prinsippet tilsvarer brannbeskyttelsen av armering i en betongkonstruksjon, der avstanden mellom den branneksponerte overflaten og stålet bidrar til å beskytte stålet mot temperaturpåvirkning ved brann.

R-klasse og nødvendig overdekning

R angir konstruksjonens bæreevne ved brann, mens tallet angir tidsperioden i minutter. For IC-innfestingene er derfor tilstrekkelig overdekning av de bærende ståldelene en viktig del av den branntekniske løsningen.

Brannmotstand

Minimum overdekning «C»

R30

15 mm

R60

25 mm

R90

35 mm

R120

45 mm

Ved montering av TSS- og RVK-forbindelser er det normalt en 20–30 mm luftspalte mellom betongelementet og trapperomsveggen. Grensesnittet mot veggen og eventuell branntetting må utføres i samsvar med prosjektets branntekniske løsning.

Tilpasses byggets brannkonsept

Kravet til brannmotstand avhenger av byggets brannklasse og av hvordan trappen inngår i byggets samlede brannkonsept.

For trappeløp er de preaksepterte kravene som vist over R30 i brannklasse 2 og R30 A2-s1,d0 i brannklasse 3.

I enkelte konstruksjoner kan det stilles høyere krav. Dette kan blant annet være aktuelt der trappen ikke ligger i et eget trapperom, men er eksponert i selve branncellen. I slike tilfeller kan kravet til brannmotstand være høyere, eksempelvis R60. Det aktuelle kravet må fastsettes av ansvarlig prosjekterende for brannteknikk.

Innfesting og brannbeskyttelse i samme konstruksjonsprinsipp

Med ICs TSS- og RVK-systemer kombineres den lastbærende innfestingen av prefabrikkerte trappeløp og repos med et enkelt prinsipp for brannbeskyttelse. Ved å støpe inn forbindelsen etter montasje får de bærende ståldelene nødvendig mineralsk overdekning som en integrert del av den ferdige konstruksjonen.



Laboratorietestet etter EN 17823

En trapp er mer enn en konstruksjon som bærer last. Hvert fottrinn skaper vibrasjoner som kan forplante seg gjennom forbindelsene og videre inn i bygget. Effektiv frikobling mellom trapp, repos og vegg er derfor viktig for å begrense overføring av trinnlyd.

For å dokumentere de akustiske egenskapene til våre løsninger har Invisible Connections gjennomført laboratorietesting etter EN 17823, den europeiske standarden for laboratoriemåling av trinnlydisolasjon i trapper og trappeisolerende elementer.

Standarden gir en felles metode for å dokumentere og sammenligne akustisk ytelse. Resultatene kan blant annet benyttes som inngangsdata ved beregning av forventet trinnlyd i bygninger etter EN ISO 12354-2.

Uavhengig laboratorietest hos STEP

Testingen ble utført av STEP GmbH i en spesialisert akustisk trappeteststasjon i Jettingen, Tyskland.

Under testen ble prefabrikkerte betongrepos montert med fire IC-forbindelser mot referanseveggen. Mellom repo og vegg ble det opprettholdt en luftspalte på ca. 20 mm.

Testoppsettet er konstruert for å begrense uønsket flanketransmisjon og skape kontrollerte måleforhold. Trinnlyden ble generert med en standardisert bankemaskin plassert i fire forskjellige posisjoner på repoet. Referanseveggen ble i tillegg eksitert med impulshammer fra tolv posisjoner.

Målingene ble gjennomført etter metodikken i EN 17823, sammen med relevante måle- og evalueringsmetoder fra blant annet EN ISO 10140-3 og EN ISO 717-2.

Testet ved ulike belastningsnivåer

Forbindelsens akustiske egenskaper ble undersøkt under forskjellige belastninger. Ved hjelp av en hydraulisk presse ble lasten på repoet trinnvis økt, med belastninger per TSS/RVK-forbindelse fra 2,7 kN til 34,6 kN. På denne måten kunne testen dokumentere hvordan den akustiske ytelsen påvirkes når forbindelsen og elastomeren arbeider under forskjellige belastningsnivåer.

Dokumenterte resultater

Laboratorietesten viser en tydelig reduksjon av trinnlydoverføringen.

For de isolerte løsningene ble det blant annet målt vektet normalisert trinnlydnivå, Ln,w. Resultatene for de enkelte IC-produktene presenteres under tekniske data på produktsidene.

EN 17823 benytter også ΔLw,landing, som beskriver forbedringen for forbindelsen mellom repos og vegg, inkludert det trinnlydisolerende elementet, sammenlignet med direkte eksitasjon av referanseveggen.

I tillegg oppgis ΔL*w,landing, der den isolerte løsningen sammenlignes med et stivt tilkoblet referanserepos.

Disse verdiene gir rådgivere og prosjekterende dokumenterte data for vurdering og beregning av trinnlyd i bygninger.

Elastisk frikobling

IC-løsningene benytter elastomer som dempemateriale for å begrense overføring av strukturlyd mellom betongtrapp eller repos og den omkringliggende konstruksjonen.

De profilerte IC-elementene gir elastomeren plass til å deformeres under belastning og gjenvinne formen når belastningen reduseres. Samtidig er tilstrekkelig dempeareal viktig for å oppnå ønsket akustisk ytelse.

Invisible Connections benytter et designprinsipp med anbefalt dempeareal på 200–250 mm² per kN bruddlast.

EN 17823 og europeiske trinnlydskrav

EN 17823 er en teststandard, ikke et felles europeisk krav til maksimalt trinnlydnivå i bygninger. De konkrete kravene til ferdige bygg fastsettes gjennom nasjonale byggeforskrifter og standarder og varierer mellom land, bygningstyper og bruksområder.

EN 17823 gir derimot en felles europeisk metode for å måle, dokumentere og sammenligne den akustiske ytelsen til trapper og trappeisolerende forbindelser.

Dette gjør det mulig å benytte dokumenterte produktdata som grunnlag ved akustisk prosjektering og ved vurdering av løsninger opp mot nasjonale krav til trinnlyd.

Fra laboratoriet til ferdig bygg
Laboratorietestingen etter EN 17823 gir dokumenterte data for den akustiske ytelsen til IC-forbindelsene. Det gir rådgivere, elementprodusenter og entreprenører et bedre grunnlag for å velge og prosjektere løsninger der kontroll av trinnlyd er viktig.

  • Trinnlydsreduksjon i repos med TSS 102:
    Lydreduksjon 20-25 dB

  • Trinnlydsreduksjon i vegg med IC Box SRU:
    Lydreduksjon 20-28 dB

  • Trinnlydsreduksjon i repos/vegg med gummiflens:
    Lydreduksjon 10-12 dB

  • IC - Tekla Components

  • Montering byggeplass utsøp

  • TSS Montering heis

  • IC_trapperepos

  • Trappeforbindelser TSS montering

  • Trappeforbindelse montering 2

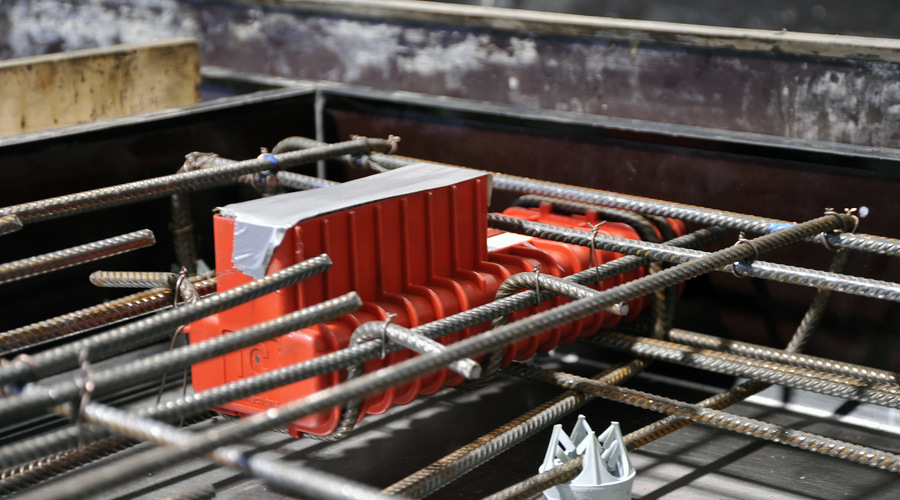

  • Trappeforbindelse produksjon

  • RVK 60 P måltegning

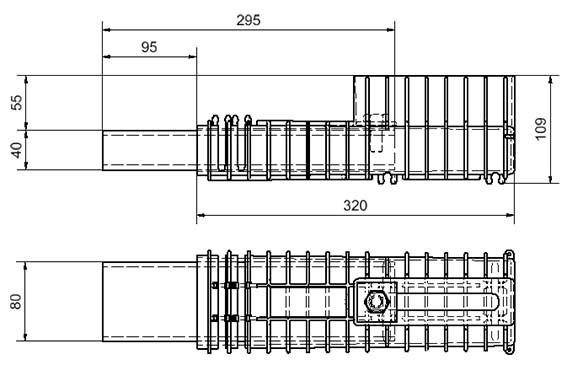

    RVK 60 P måltegning

Bærekraft har mer og mer fokus i byggebransjen. Så å prøve å gjøre produktene våre mer bærekraftige og hjelpe industrien til å bli mer grønn er en del av vår strategi, og bakgrunnen for våre nye modeller. Med de nye modellene viser vi at Invisible Connections tar bærekraft på alvor.

Hvis vi tar selve forbindelsen, så er ytterrøret laget av 100 % resirkulert HDPE. Når vi erstatter stålytterrøret med en resirkulert HDPE, reduserer vi stålforbruket med 50 %. Vår nye produksjonslinje hvor disse koblingene produseres er automatisert, og vi har dermed redusert energiforbruket.

Vi bruker fornybar energi ved vårt produksjonsanlegg. Å velge vannkraft til produksjonsanlegget vårt er bare et av flere tiltak for å redusere vår miljøpåvirkning. Vannkraften vi bruker er produsert lokalt, og gir en ren, fleksibel og pålitelig strømforsyning.
