Trappeforbindelse Trapp-vegg
TSS 101, teleskopisk forbindelse
TSS 101 er en teleskopisk trappeforbindelse med kapasitet på 100 kN. Utviklet for prefabrikkerte trapper med ferdige overflater. Komplett fabrikkmontert enhet for rask og sikker montasje.
USP
- Ideell for trapper med terrazzooverflate
- Ingen etterarbeid på synlige flater
- Høy kapasitat på 100 kN
- Rask og sikker montering
- Komplett produkt
- Effektiv håndtering på byggeplass
- Bærekraftig løsning med EPD

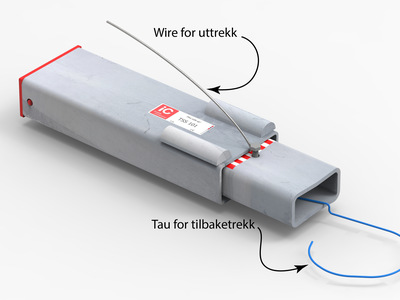

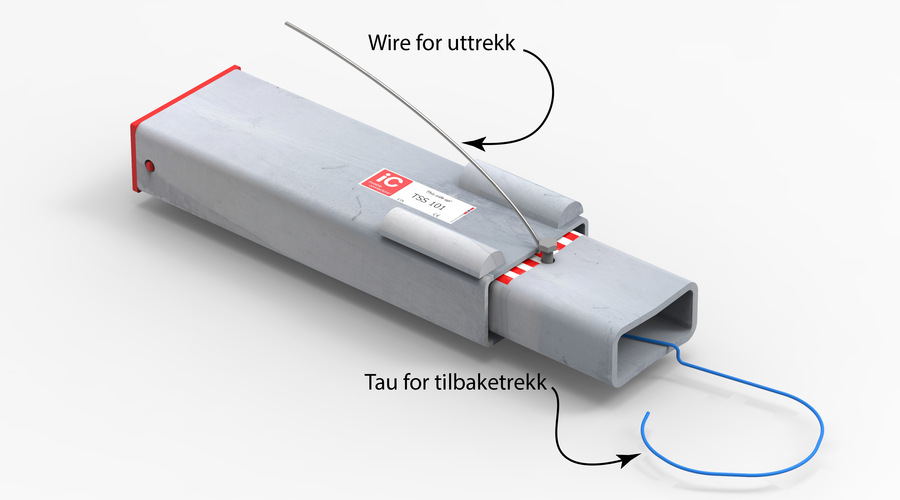

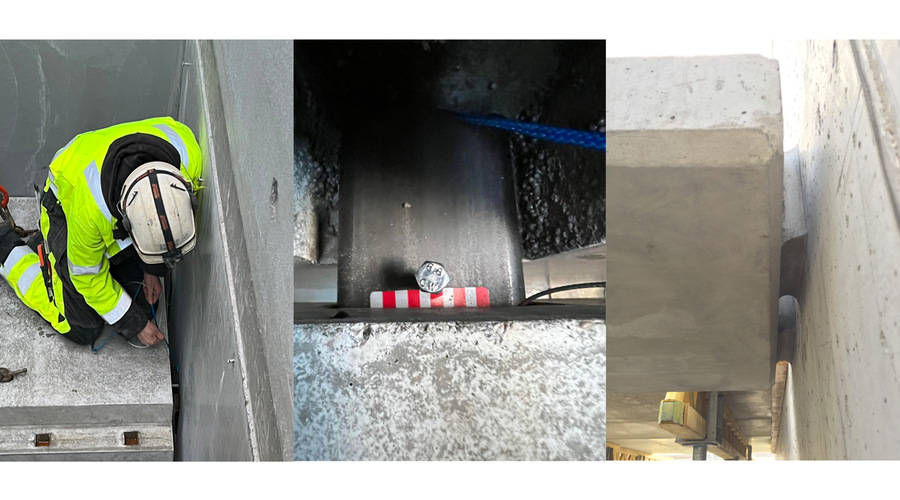

TSS 101 trappeforbindelse består av et ytterrør og et teleskopisk innerrør med spesialutformede hulprofiler som sikrer presis føring og enkel betjening. Innerrøret kan trekkes ut og inn ved hjelp av wire/returtau og justeres direkte fra trappeveggen under montasje. En kontrollinje viser korrekt posisjon, mens en låsebolt sikrer innerrøret i riktig arbeidsstilling.
Løsningen er spesielt godt egnet for prefabrikkerte trappeelementer med ferdig overflate fra fabrikk, som for eksempel terrazzo, ettersom montasjen kan utføres uten etterarbeid på synlige flater.
Kapasitet og bruksområde
Invisible Connections TSS 101 leveres i sort stål eller galvanisert utførelse.
Trappeforbindelsen har en dokumentert kapasitet på 100 kN og kan benyttes i repos med minimum 200 mm dekketykkelse ved full kapasitet, eller ned til 170 mm dekketykkelse ved redusert kapasitet.
Montering
Trappeforbindelsen leveres som en komplett, fabrikkmontert enhet uten løse deler. Dette gir raskere montasje, reduserer risikoen for feilmontering og sikrer effektiv håndtering på byggeplassen.
Brannbeskyttelse
TSS- og RVK-forbindelsene oppnår brannbeskyttelse ved å være innstøpt i betong, hvor betongens overdekning beskytter de bærende ståldelene mot oppvarming. Avhengig av prosjektert betongoverdekning kan forbindelsene oppnå brannmotstandsklasse R30, R60, R90 eller R120, med overdekningskrav fra 15 mm til 45 mm.
Dokumentasjon og prosjektering
Teknisk dokumentasjon, EPD og BIM-objekter legger til rette for effektiv prosjektering, dokumentasjon og digital samhandling gjennom hele byggeprosjektet.
EPD-en (Environmental Product Declaration) gir tredjepartsverifisert dokumentasjon av produktets miljøpåvirkning gjennom livsløpet og støtter prosjektets bærekrafts- og miljøkrav.
Europeisk teknisk vurdering (ETA) dokumenterer produktets ytelse og egnethet for bruk i prefabrikkerte betongkonstruksjoner. CE-merket produksjon i henhold til EN 1090 sikrer sporbarhet, produksjonskontroll og dokumentert kvalitet i samsvar med europeiske krav.
Trinnlydegenskaper
For forbedrede trinnlydegenskaper anbefales RVK 60 P i kombinasjon med vertikal gummiflens og/eller IC Box 100 SRU. Løsningen bidrar til effektiv reduksjon av trinn- og strukturlyd mellom trapp og tilstøtende konstruksjon
Oppsummering
TSS
101 er utviklet for sikker og effektiv innfesting av prefabrikkerte
trapper, og kombinerer høy lastkapasitet, enkel montasje og
dokumentert ytelse i én komplett løsning.

- Kapasitet Anbefales ULS last Fv,Ed [kN]
- 100 kN
- Minimum dekketykkelse full kapasitet
- 200 mm
- Minimum dekketykkelse redusert kapasitet
- 170 mm
- Vekt med sort stål
- 8,15 kg
- Vekt med galvanisert stål
- 8,25 kg
- Teleskopisk forbindelse
- TSS
- Brannmotstand med 25 mm betongoverdekning
- R60
- Trinnlydnivå oppnådd ned til (IC Box SRU+GF) (Egenlast Gk) L'n,w
- 35,1 dB
- Trinnlydnivå oppnådd ned til (Med montert GF) (Egenlast Gk) L'n,w
- 53,1 dB
- Trinnlydreduksjon fra referanse (IC Box SRU + GF) (Egenlast Gk) ΔLw,landing
- 40,5 dB
- Trinnlydreduksjon fra referanse (Med montert GF) (Egenlast Gk) ΔLw,landing
- 23,3 dB
- Trinnlydnivå oppnådd ned til (målt med IC Box 100 SRU) (Egenlast Gk) L'n,w
- 35,1 dB
- Trinnlydnivå oppnådd ned til (målt med montert GF) (Egenlast Gk) L'n,w
- 53,1 dB
- EPD verdi GWP A1-A3
- 20,4 kg CO2-eq
- Overflate
- Sort stål, Galvanisert
- Dekketykkelse 170 mm
- 96 kN
- Dekketykkelse 200 mm
- 100 kN
- Dekketykkelse 265 mm
- 100 kN
- Materiale innerrør
- Stål HUP
- Tverrsnittsareal innerrør
- 1 560 mm²
- Lengde innerrør
- 295 mm
- Maks tillatt utskyvning av innerrør (nominell verdi)
- 110 mm
- Bredde innerrør
- 100 mm
- Høyde innerrør
- 50 mm
- Tykkelse innerrør
- 6 mm
- Materiale ytterrør
- Stål HUP
- Tverrsnittsareal ytterrør
- 1 335 mm²
- Lengde ytterrør
- 345 mm
- Bredde ytterrør
- 120 mm
- Høyde ytterrør
- 60 mm
- Tykkelse ytterrør
- 4 mm
- Forankringsarmering. Stålkvalitet B500NA, B500NB, B500NC kan benyttes
- Ø12 mm
- Armeringsbøyle i front skal ha anlegg mot
- Halvrundstål
- Betongkvalitet minimum
- C35/45
I henhold til TEK17 gjelder følgende preaksepterte krav til trappeløp. Se Memo 45:
Brannklasse | Krav til trappeløp |
Brannklasse 1 | – |
Brannklasse 2 | R30 [B30] |
Brannklasse 3 | R30 A2-s1,d0 [A30] |
IC-innfestinger med integrert brannbeskyttelse
ICs TSS- og RVK-systemer er utviklet som lastbærende forbindelser mellom prefabrikkerte trappeløp eller repos og trapperomsveggen. Memo 45 omfatter løsninger for bygg i brannklasse 1, 2 og 3, og beskriver hvordan brannbeskyttelsen må vurderes i sammenheng med både selve forbindelsen og grensesnittet mot trapperomsveggen.
Et sentralt prinsipp er utstøping rundt innfestingen. Etter montasje støpes utsparingen rundt forbindelsen igjen med sementbasert mørtel. Dette gir ståldelene en mineralsk overdekning mot den branneksponerte siden.
Prinsippet tilsvarer brannbeskyttelsen av armering i en betongkonstruksjon, der avstanden mellom den branneksponerte overflaten og stålet bidrar til å beskytte stålet mot temperaturpåvirkning ved brann.
R-klasse og nødvendig overdekning
R angir konstruksjonens bæreevne ved brann, mens tallet angir tidsperioden i minutter. For IC-innfestingene er derfor tilstrekkelig overdekning av de bærende ståldelene en viktig del av den branntekniske løsningen.
Brannmotstand | Minimum overdekning «C» |
R30 | 15 mm |
R60 | 25 mm |
R90 | 35 mm |
R120 | 45 mm |
Ved montering av TSS- og RVK-forbindelser er det normalt en 20–30 mm luftspalte mellom betongelementet og trapperomsveggen. Grensesnittet mot veggen og eventuell branntetting må utføres i samsvar med prosjektets branntekniske løsning.
Tilpasses byggets brannkonsept
Kravet til brannmotstand avhenger av byggets brannklasse og av hvordan trappen inngår i byggets samlede brannkonsept.
For trappeløp er de preaksepterte kravene som vist over R30 i brannklasse 2 og R30 A2-s1,d0 i brannklasse 3.
I enkelte konstruksjoner kan det stilles høyere krav. Dette kan blant annet være aktuelt der trappen ikke ligger i et eget trapperom, men er eksponert i selve branncellen. I slike tilfeller kan kravet til brannmotstand være høyere, eksempelvis R60. Det aktuelle kravet må fastsettes av ansvarlig prosjekterende for brannteknikk.
Innfesting og brannbeskyttelse i samme konstruksjonsprinsipp
Med ICs TSS- og RVK-systemer kombineres den lastbærende innfestingen av prefabrikkerte trappeløp og repos med et enkelt prinsipp for brannbeskyttelse. Ved å støpe inn forbindelsen etter montasje får de bærende ståldelene nødvendig mineralsk overdekning som en integrert del av den ferdige konstruksjonen.
Laboratorietestet etter EN 17823
En trapp er mer enn en konstruksjon som bærer last. Hvert fottrinn skaper vibrasjoner som kan forplante seg gjennom forbindelsene og videre inn i bygget. Effektiv frikobling mellom trapp, repos og vegg er derfor viktig for å begrense overføring av trinnlyd.
For å dokumentere de akustiske egenskapene til våre løsninger har Invisible Connections gjennomført laboratorietesting etter EN 17823, den europeiske standarden for laboratoriemåling av trinnlydisolasjon i trapper og trappeisolerende elementer.
Standarden gir en felles metode for å dokumentere og sammenligne akustisk ytelse. Resultatene kan blant annet benyttes som inngangsdata ved beregning av forventet trinnlyd i bygninger etter EN ISO 12354-2.
Uavhengig laboratorietest hos STEP
Testingen ble utført av STEP GmbH i en spesialisert akustisk trappeteststasjon i Jettingen, Tyskland.
Under testen ble prefabrikkerte betongrepos montert med fire IC-forbindelser mot referanseveggen. Mellom repo og vegg ble det opprettholdt en luftspalte på ca. 20 mm.
Testoppsettet er konstruert for å begrense uønsket flanketransmisjon og skape kontrollerte måleforhold. Trinnlyden ble generert med en standardisert bankemaskin plassert i fire forskjellige posisjoner på repoet. Referanseveggen ble i tillegg eksitert med impulshammer fra tolv posisjoner.
Målingene ble gjennomført etter metodikken i EN 17823, sammen med relevante måle- og evalueringsmetoder fra blant annet EN ISO 10140-3 og EN ISO 717-2.
Testet ved ulike belastningsnivåer
Forbindelsens akustiske egenskaper ble undersøkt under forskjellige belastninger. Ved hjelp av en hydraulisk presse ble lasten på repoet trinnvis økt, med belastninger per TSS/RVK-forbindelse fra 2,7 kN til 34,6 kN. På denne måten kunne testen dokumentere hvordan den akustiske ytelsen påvirkes når forbindelsen og elastomeren arbeider under forskjellige belastningsnivåer.
Dokumenterte resultater
Laboratorietesten viser en tydelig reduksjon av trinnlydoverføringen.
For de isolerte løsningene ble det blant annet målt vektet normalisert trinnlydnivå, Ln,w. Resultatene for de enkelte IC-produktene presenteres under tekniske data på produktsidene.
EN 17823 benytter også ΔLw,landing, som beskriver forbedringen for forbindelsen mellom repos og vegg, inkludert det trinnlydisolerende elementet, sammenlignet med direkte eksitasjon av referanseveggen.
I tillegg oppgis ΔL*w,landing, der den isolerte løsningen sammenlignes med et stivt tilkoblet referanserepos.
Disse verdiene gir rådgivere og prosjekterende dokumenterte data for vurdering og beregning av trinnlyd i bygninger.
Elastisk frikobling
IC-løsningene benytter elastomer som dempemateriale for å begrense overføring av strukturlyd mellom betongtrapp eller repos og den omkringliggende konstruksjonen.
De profilerte IC-elementene gir elastomeren plass til å deformeres under belastning og gjenvinne formen når belastningen reduseres. Samtidig er tilstrekkelig dempeareal viktig for å oppnå ønsket akustisk ytelse.
Invisible Connections benytter et designprinsipp med anbefalt dempeareal på 200–250 mm² per kN bruddlast.
EN 17823 og europeiske trinnlydskrav
EN 17823 er en teststandard, ikke et felles europeisk krav til maksimalt trinnlydnivå i bygninger. De konkrete kravene til ferdige bygg fastsettes gjennom nasjonale byggeforskrifter og standarder og varierer mellom land, bygningstyper og bruksområder.
EN 17823 gir derimot en felles europeisk metode for å måle, dokumentere og sammenligne den akustiske ytelsen til trapper og trappeisolerende forbindelser.
Dette gjør det mulig å benytte dokumenterte produktdata som grunnlag ved akustisk prosjektering og ved vurdering av løsninger opp mot nasjonale krav til trinnlyd.
Fra laboratoriet til ferdig bygg
Laboratorietestingen etter EN 17823 gir dokumenterte data for den akustiske ytelsen til IC-forbindelsene. Det gir rådgivere, elementprodusenter og entreprenører et bedre grunnlag for å velge og prosjektere løsninger der kontroll av trinnlyd er viktig.
IC - Tekla Components

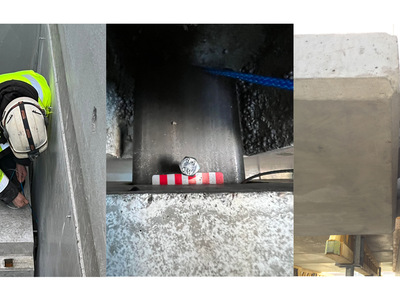

Montering byggeplass utsøp
TSS Montering heis

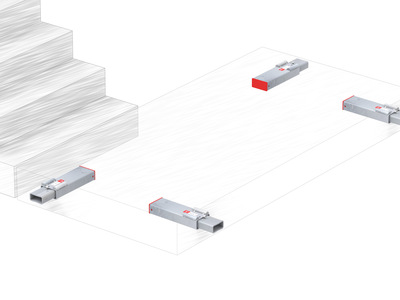

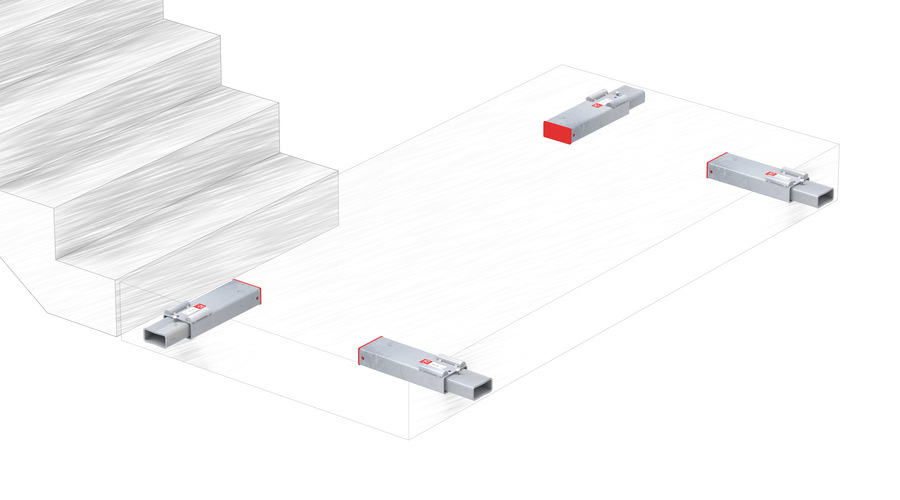

IC_trapperepos

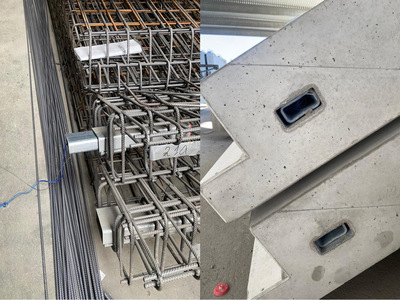

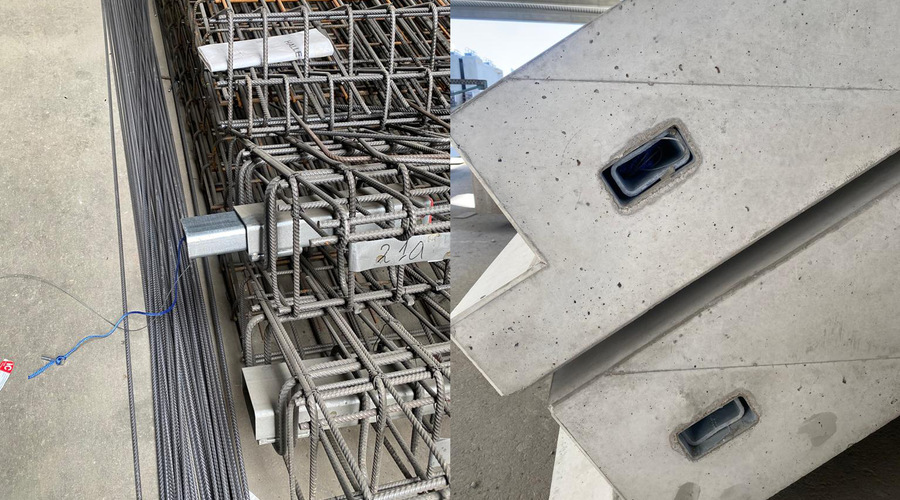

Trappeforbindelser TSS montering
Trappeforbindelse montering 2
Trappeforbindelse produksjon

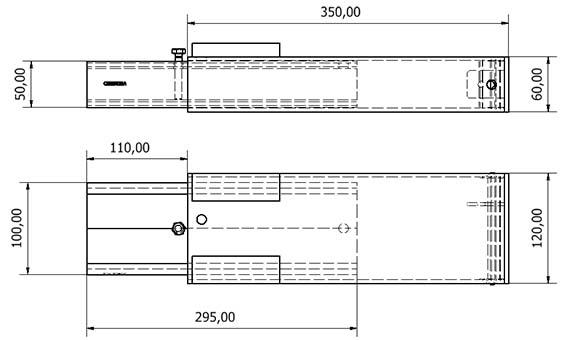

TSS 101 måltegning
