Slik møter vi de europeiske akustikkravene under EN 17823
Nils Magne Dahle
Daglig leder
Når folk går, løper eller mister ting i en betongtrapp, oppstår det vibrasjoner. Hvis trappen er stivt forbundet med veggene, forplanter disse svingningene seg direkte inn i konstruksjonen. Resultatet er sjenerende trinnlyd som vandrer gjennom hele bygget.
For å sikre god bo- og arbeidskomfort stiller byggeforskriftene i de skandinaviske landene krav til maksimalt tillatt trinnlydnivå. Jo lavere desibeltall (dB) som måles inne i en tilstøtende leilighet, desto bedre er lydisoleringen.
Nye uavhengige laboratorietester bekrefter at Invisible Connections’ unike trappeforbindelser ikke bare tilfredsstiller disse kravene, men leverer resultater med en sikkerhetsmargin tilsvarende ny bransjestandard.
Solide testresultater
I februar 2026 gjennomførte det anerkjente tyske testinstituttet STEP GmbH (Schalltechnisches Entwicklungs- und Prüfinstitut) omfattende akustiske målinger av Invisible Connections' produkter.
Testingene ble utført i strengt samsvar med EN 17823. Dette er den nye europeiske standarden (godkjent i mai 2024) som spesifiserer de strengeste og mest nøyaktige prosedyrene for laboratoriemåling av trinnlydisolasjon i trapper og trappisoleringselementer.
Resultatene fra teststasjonen i Winnenden er oppsiktsvekkende gode når vi sammenligner det målte trinnlydnivået mot de offisielle kravene til klasse C i Skandinavia.

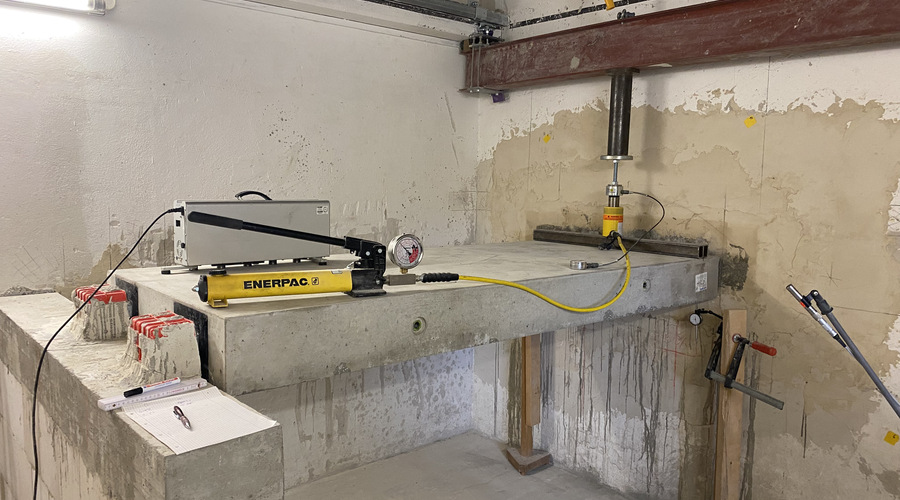

Fra de akustiske målingene av Invisible Connections' produkter, utført av det tyske testinstituttet STEP GmbH, i strengt samsvar med den nye europeiske standarden EN17823.

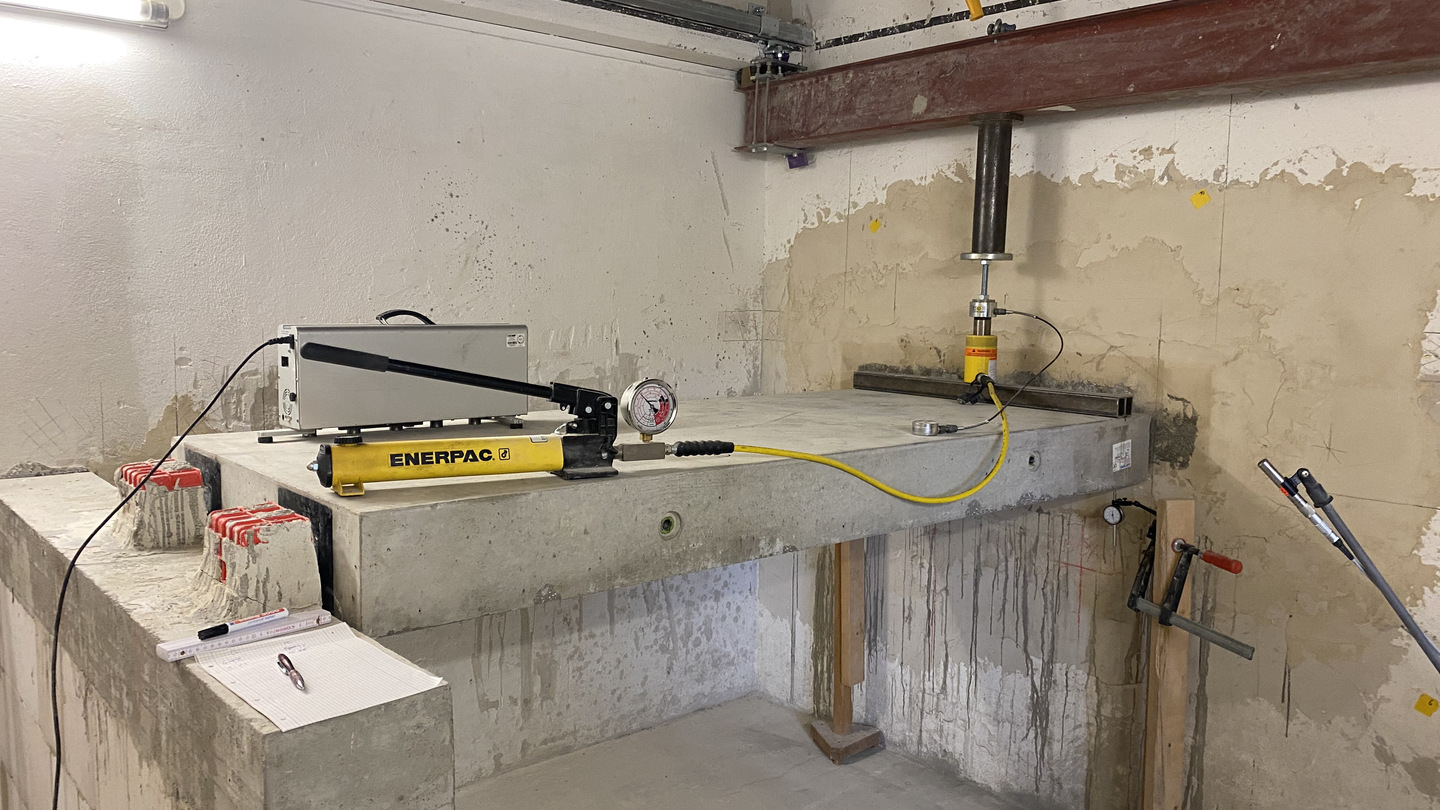

Fra de akustiske målingene av Invisible Connections' produkter, utført av det tyske testinstituttet STEP GmbH, i strengt samsvar med den nye europeiske standarden EN17823.
Elastomer vs. massiv gummi
At Invisible Connections oppnår så lave verdier skyldes ikke flaks, men avansert materialteknologi og norsk ingeniørkunst. I TSS- og RVK-enhetene ligger nemlig et spesialutviklet elastomer-dempemateriale. Tradisjonelt bruker mange neopren eller massiv gummi som lyddemping, men disse materialene innehar noen tydelige svakheter over tid:
Massiv gummi og neopren vil sige og hardne: Under konstant mekanisk belastning fra tunge betongelementer vil tradisjonell gummi deformeres, presses flat og over tid miste elastisiteten sin. Når gummien blir hard, oppstår det akustiske broer der lydbølgene slipper igjennom.
IC Elastomer holder seg myke: Det høyteknologiske elastomer-materialet som brukes i IC-produktene er utviklet for å tåle ekstreme belastninger uten å sige over tid. De beholder sin opprinnelige form, fjærer perfekt og opprettholder dempeegenskapene sine i hele byggets levetid.

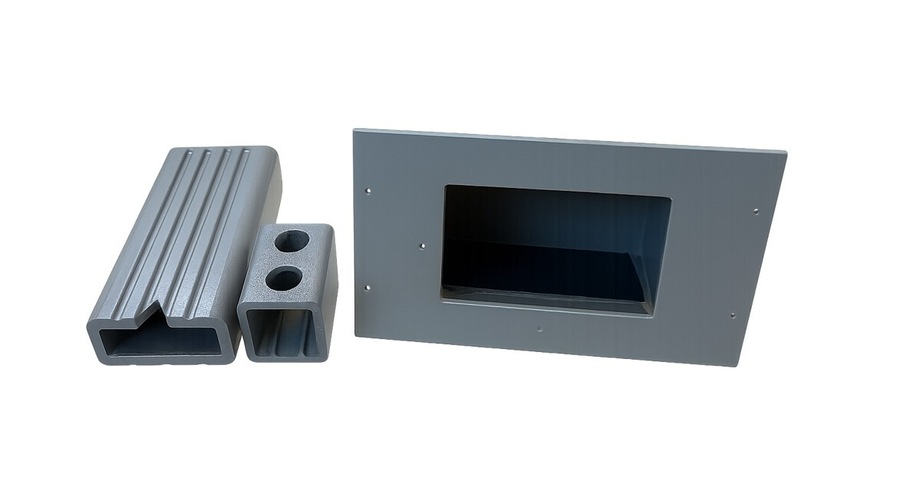

IC Elastomer er kjent for høy elastisitet og sin evne til å gjenvinne opprinnelig form etter strekk og trykk.
Hvorfor riller og “dempeareal” er avgjørende
For å oppnå effektiv trinnlydreduksjon må dempematerialet ha fysisk rom til å ekspandere når det blir trykket sammen. Hvis du støper et massivt gummimateriale helt inn i betong, har ikke materialet noen steder å utvide seg, og den lyddempende effekten blir kraftig redusert.
Hos Invisible Connections løser vi dette på to måter:
Smarte ekspansjonsspor: Elastomer-putene er designet med langsgående spor (riller). Disse sporene fungerer som ekspansjonskamre. Når trappen belastes, kollapser ikke materialet; det ekspanderer kontrollert inn i sporene og opprettholder full elastisitet.
Optimalt dempeareal: Akustisk vitenskap fastslår at for optimal lyddemping kreves et dempeareal på 200-250 mm² per kN bruddlast. Vår TSS 102 har for eksempel et totalt dempeareal på 25 000 mm² forutsatt en bruddlast på 100 kN. Det gir nøyaktig 250 mm²/kN; den akustiske idealfaktoren.
Slik ble kombinasjonene målt:
Testene hos STEP GmbH undersøkte hvordan de ulike teleskopiske enhetene presterte i kombinasjon med støpte utsparingsbokser i veggen:
- IC TSS 60P + IC Box 100 SRU: Målte et trinnlydnivå på 34,8 dB til 45,2 dB (avhengig av totalbelastning fra reposets egenvekt). Dette er vår absolutte akustikkvinner.
- IC TSS 101 + IC Box 100 SRU: Leverte 35,1 dB til 42,8 dB under skiftende lastintervaller.
- IC TSS 102 + IC Box 100 (Uten SRU-demper): Selv uten den ekstra lyddempingen i selve utsparingsboksen, tikket systemet inn på 43,6 dB til 47,1 dB. Dette er fortsatt godt under de strengeste skandinaviske kravene på 52–53 dB.
En viktig teknisk nyanse for rådgivende ingeniører (RIB): Testene viser at SRU-utsparingsboksen vår (IC Box 100 SRU) gir den desidert beste lyddempingen på markedet. Den vertikale gummiflensen fungerer som et uavhengig system for å tette spalten mekanisk, men det er kombinasjonen av våre elastomer-bestykkede TSS-enheter og SRU-bokser som gir de mest ekstreme måleresultatene.
Dokumentert akustikk
Ved å prosjektere med trappeforbindelser fra Invisible Connections velger du en løsning som er testet og godkjent etter morgendagens europeiske standarder (EN 17823). Du får en fullstendig dokumentert passiv trinnlydisolering som holder naboene glade og innemiljøet lydløst - i tiår etter tiår.
Fremtidens bygg krever dokumentert akustikk, og det har vi tenkt på for deg.
