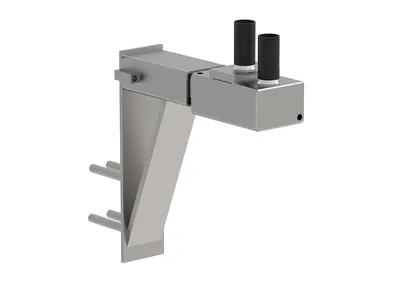

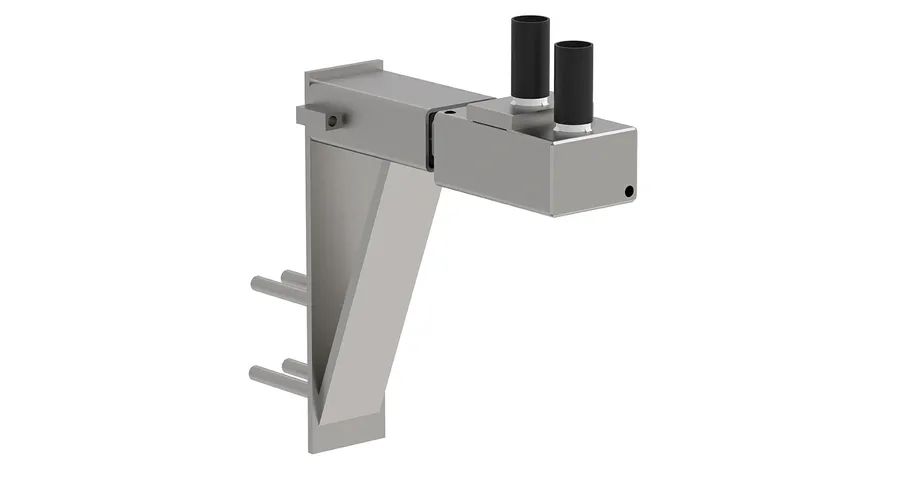

BWC WB med balkongboks BWC 55-4

Systemet består av flere deler:

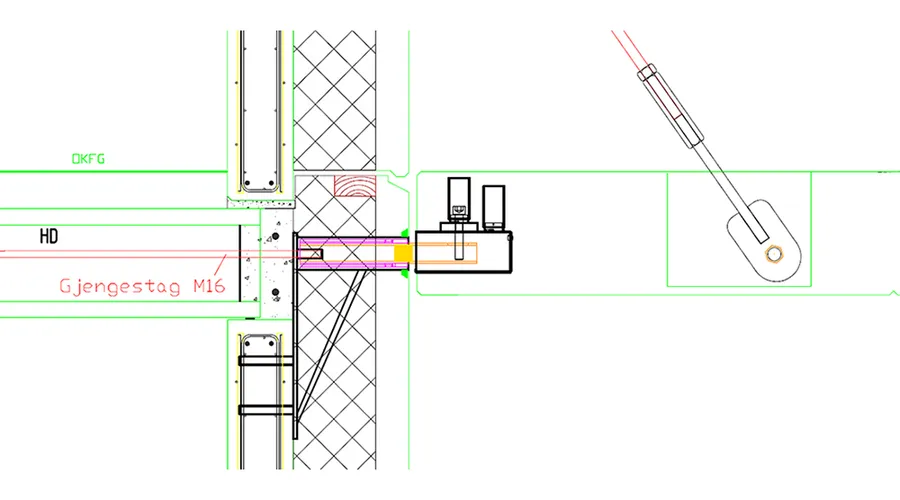

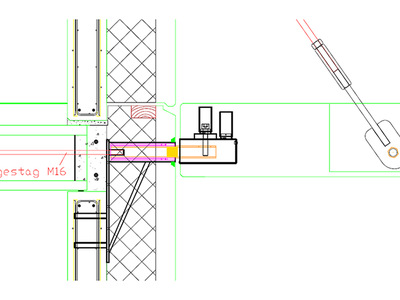

BWC WB: Delen som støpes inn på fabrikken som produserer veggelementene, og flukter med yttersjikt.

Innerrør: Dette er delen som forbinder dekke og balkong-/svalgangselementet. Denne kommer i flere varianter. Mest vanlig kombineres den med en innstøpt balkongkasse (BWC 55-4), eller den kommer med en påsveiset vinkel.

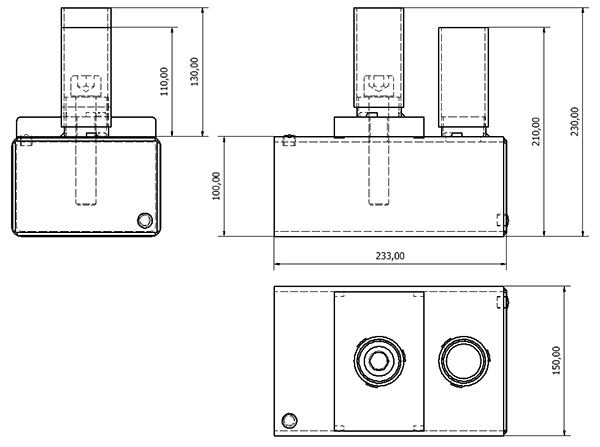

BWC 55-4: er delen som blir støpt inn i balkong eller svalgangselementet av betongelementprodusenten. Denne har god toleranse både vertikalt og horisontalt. Den er utstyrt med en skru som har funksjon for høyderegulering og låser elementet horisontalt. Den er og utstyrt med et påfyllingsrør, for utstøping etter ferdig montasje.

Funksjon og oppbygning

Alle deler er laget av stål S355, og varmforzinket.

Trinnlyddemping og kuldebrobryting

To integrerte elastomerenheter mellom inner- og BWC WB reduserer overføringen av trinn- og strukturlyd ved balkongens opplegg. Dette bidrar til gode akustiske egenskaper i den ferdige konstruksjonen.

En kuldebro er egentlig en varmebro, fordi varme ledes ut gjennom "broen". For å gjøre varmetapet mindre, er det viktig å ha færrest mulig kuldebroer i et energieffektivt bygg. De integrerte elastomerenhetene sørger for bryting av kuldegjennomgang og varmestrøm.

Bruksområder

Systemet benyttes i prefabrikkerte sandwichvegger i betong. Men kan og ved tilpasninger benyttes på stålsøyler eller horisontale stålbjelker/HSQ e.l

Brannmotstand

Ved innstøping i betong beskyttes de bærende ståldelene mot oppvarming av betongoverdekningen. Løsningen kan prosjekteres for brannmotstandsklassene R30, R60, R90 og R120, avhengig av valgt betongoverdekning.

Dokumentasjon og prosjektering

Teknisk dokumentasjon, EPD og BIM-objekter legger til rette for effektiv prosjektering, dokumentasjon og digital samhandling gjennom hele byggeprosjektet.

EPD-en gir tredjepartsverifisert dokumentasjon av produktets miljøpåvirkning gjennom livsløpet og kan benyttes som underlag for prosjektets bærekrafts- og miljømål.

Den europeiske tekniske vurderingen, ETA, dokumenterer produktets ytelse og egnethet for bruk i prefabrikkerte betongkonstruksjoner. CE-merket produksjon i henhold til EN 1090 ivaretar sporbarhet, produksjonskontroll og dokumentert kvalitet i samsvar med gjeldende europeiske krav.
