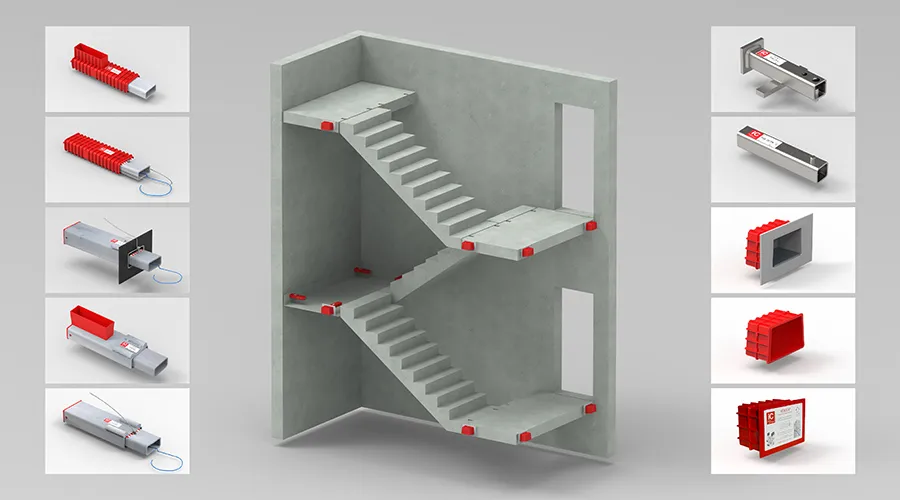

Den enkleste og raskete metoden for innfesting av trapper og repos

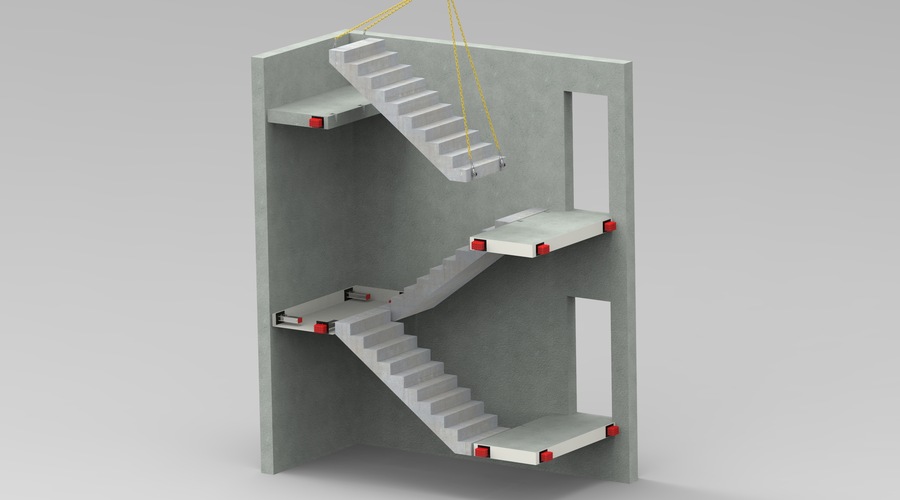

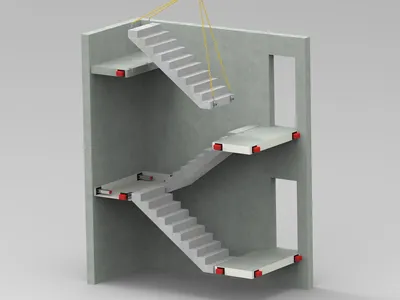

Veiledning for trapp

Den enkleste og raskete metoden for innfesting av trapper og repos


Kostnadsbesparende moment:

  • Tynnere repos (20-25% betongbesparelse)
  • Dokumentert og sertifisert løsning
  • Raskere montasje
  • Ingen shimsing, trinnløs høydejustering
  • Ingen ekstra løftepunkt i trappeløp
  • Gode toleranser
  • Enkel brannbeskyttelse
  • Sikker montasje
  • Trapp i byggeperioden


Krav på trappene:

  • Overflate, Terrasso, se TSS
  • Trinnlyd se Memo 47
  • Brann, se side 9 og Memo 45


Last ned Veiledning:

I et trapperom må både trappeløp, repos og de lastbærende forbindelsene mot trapperomsveggen prosjekteres slik at nødvendig bæreevne opprettholdes ved brann.

I henhold til TEK17 gjelder følgende preaksepterte krav til trappeløp. Se Memo 45:

Brannklasse

Krav til trappeløp

Brannklasse 1

–

Brannklasse 2

R30 [B30]

Brannklasse 3

R30 A2-s1,d0 [A30]

IC-innfestinger med integrert brannbeskyttelse

ICs TSS- og RVK-systemer er utviklet som lastbærende forbindelser mellom prefabrikkerte trappeløp eller repos og trapperomsveggen. Memo 45 omfatter løsninger for bygg i brannklasse 1, 2 og 3, og beskriver hvordan brannbeskyttelsen må vurderes i sammenheng med både selve forbindelsen og grensesnittet mot trapperomsveggen.

Et sentralt prinsipp er utstøping rundt innfestingen. Etter montasje støpes utsparingen rundt forbindelsen igjen med sementbasert mørtel. Dette gir ståldelene en mineralsk overdekning mot den branneksponerte siden.

Prinsippet tilsvarer brannbeskyttelsen av armering i en betongkonstruksjon, der avstanden mellom den branneksponerte overflaten og stålet bidrar til å beskytte stålet mot temperaturpåvirkning ved brann.

R-klasse og nødvendig overdekning

R angir konstruksjonens bæreevne ved brann, mens tallet angir tidsperioden i minutter. For IC-innfestingene er derfor tilstrekkelig overdekning av de bærende ståldelene en viktig del av den branntekniske løsningen.

Brannmotstand

Minimum overdekning «C»

R30

15 mm

R60

25 mm

R90

35 mm

R120

45 mm

Ved montering av TSS- og RVK-forbindelser er det normalt en 20–30 mm luftspalte mellom betongelementet og trapperomsveggen. Grensesnittet mot veggen og eventuell branntetting må utføres i samsvar med prosjektets branntekniske løsning.

Tilpasses byggets brannkonsept

Kravet til brannmotstand avhenger av byggets brannklasse og av hvordan trappen inngår i byggets samlede brannkonsept.

For trappeløp er de preaksepterte kravene som vist over R30 i brannklasse 2 og R30 A2-s1,d0 i brannklasse 3.

I enkelte konstruksjoner kan det stilles høyere krav. Dette kan blant annet være aktuelt der trappen ikke ligger i et eget trapperom, men er eksponert i selve branncellen. I slike tilfeller kan kravet til brannmotstand være høyere, eksempelvis R60. Det aktuelle kravet må fastsettes av ansvarlig prosjekterende for brannteknikk.

Innfesting og brannbeskyttelse i samme konstruksjonsprinsipp

Med ICs TSS- og RVK-systemer kombineres den lastbærende innfestingen av prefabrikkerte trappeløp og repos med et enkelt prinsipp for brannbeskyttelse. Ved å støpe inn forbindelsen etter montasje får de bærende ståldelene nødvendig mineralsk overdekning som en integrert del av den ferdige konstruksjonen.



Laboratorietestet etter EN 17823

En trapp er mer enn en konstruksjon som bærer last. Hvert fottrinn skaper vibrasjoner som kan forplante seg gjennom forbindelsene og videre inn i bygget. Effektiv frikobling mellom trapp, repos og vegg er derfor viktig for å begrense overføring av trinnlyd.

For å dokumentere de akustiske egenskapene til våre løsninger har Invisible Connections gjennomført laboratorietesting etter EN 17823, den europeiske standarden for laboratoriemåling av trinnlydisolasjon i trapper og trappeisolerende elementer.

Standarden gir en felles metode for å dokumentere og sammenligne akustisk ytelse. Resultatene kan blant annet benyttes som inngangsdata ved beregning av forventet trinnlyd i bygninger etter EN ISO 12354-2.

Uavhengig laboratorietest hos STEP

Testingen ble utført av STEP GmbH i en spesialisert akustisk trappeteststasjon i Jettingen, Tyskland.

Under testen ble prefabrikkerte betongrepos montert med fire IC-forbindelser mot referanseveggen. Mellom repo og vegg ble det opprettholdt en luftspalte på ca. 20 mm.

Testoppsettet er konstruert for å begrense uønsket flanketransmisjon og skape kontrollerte måleforhold. Trinnlyden ble generert med en standardisert bankemaskin plassert i fire forskjellige posisjoner på repoet. Referanseveggen ble i tillegg eksitert med impulshammer fra tolv posisjoner.

Målingene ble gjennomført etter metodikken i EN 17823, sammen med relevante måle- og evalueringsmetoder fra blant annet EN ISO 10140-3 og EN ISO 717-2.

Testet ved ulike belastningsnivåer

Forbindelsens akustiske egenskaper ble undersøkt under forskjellige belastninger. Ved hjelp av en hydraulisk presse ble lasten på repoet trinnvis økt, med belastninger per TSS/RVK-forbindelse fra 2,7 kN til 34,6 kN. På denne måten kunne testen dokumentere hvordan den akustiske ytelsen påvirkes når forbindelsen og elastomeren arbeider under forskjellige belastningsnivåer.

Dokumenterte resultater

Laboratorietesten viser en tydelig reduksjon av trinnlydoverføringen.

For de isolerte løsningene ble det blant annet målt vektet normalisert trinnlydnivå, Ln,w. Resultatene for de enkelte IC-produktene presenteres under tekniske data på produktsidene.

EN 17823 benytter også ΔLw,landing, som beskriver forbedringen for forbindelsen mellom repos og vegg, inkludert det trinnlydisolerende elementet, sammenlignet med direkte eksitasjon av referanseveggen.

I tillegg oppgis ΔL*w,landing, der den isolerte løsningen sammenlignes med et stivt tilkoblet referanserepos.

Disse verdiene gir rådgivere og prosjekterende dokumenterte data for vurdering og beregning av trinnlyd i bygninger.

Elastisk frikobling

IC-løsningene benytter elastomer som dempemateriale for å begrense overføring av strukturlyd mellom betongtrapp eller repos og den omkringliggende konstruksjonen.

De profilerte IC-elementene gir elastomeren plass til å deformeres under belastning og gjenvinne formen når belastningen reduseres. Samtidig er tilstrekkelig dempeareal viktig for å oppnå ønsket akustisk ytelse.

Invisible Connections benytter et designprinsipp med anbefalt dempeareal på 200–250 mm² per kN bruddlast.

EN 17823 og europeiske trinnlydskrav

EN 17823 er en teststandard, ikke et felles europeisk krav til maksimalt trinnlydnivå i bygninger. De konkrete kravene til ferdige bygg fastsettes gjennom nasjonale byggeforskrifter og standarder og varierer mellom land, bygningstyper og bruksområder.

EN 17823 gir derimot en felles europeisk metode for å måle, dokumentere og sammenligne den akustiske ytelsen til trapper og trappeisolerende forbindelser.

Dette gjør det mulig å benytte dokumenterte produktdata som grunnlag ved akustisk prosjektering og ved vurdering av løsninger opp mot nasjonale krav til trinnlyd.

Fra laboratoriet til ferdig bygg
Laboratorietestingen etter EN 17823 gir dokumenterte data for den akustiske ytelsen til IC-forbindelsene. Det gir rådgivere, elementprodusenter og entreprenører et bedre grunnlag for å velge og prosjektere løsninger der kontroll av trinnlyd er viktig.

  • Trinnlydsreduksjon i repos med TSS 102:
    Lydreduksjon 20-25 dB

  • Trinnlydsreduksjon i vegg med IC Box SRU:
    Lydreduksjon 20-28 dB

  • Trinnlydsreduksjon i repos/vegg med gummiflens:
    Lydreduksjon 10-12 dB

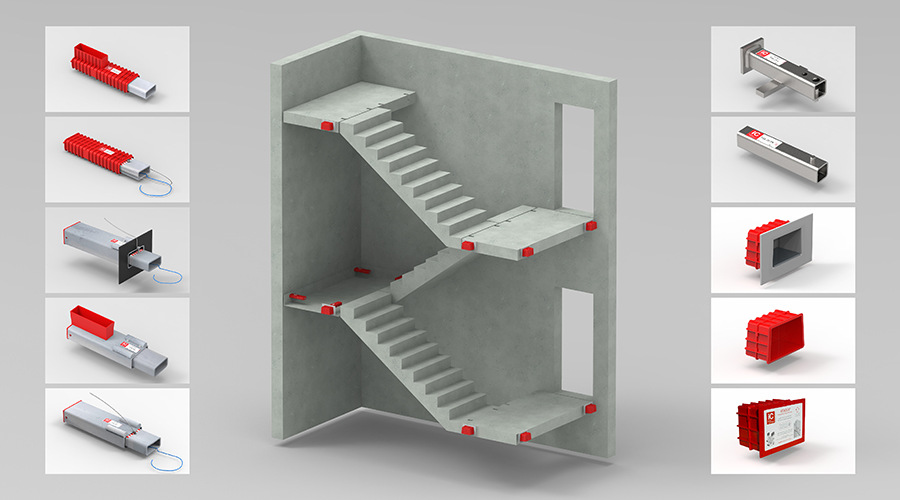

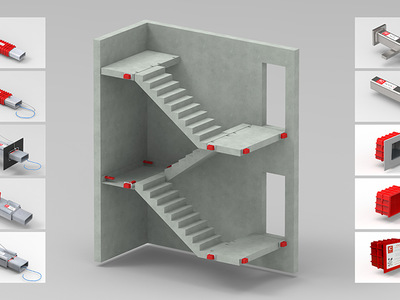

TSS – (Terrasso Stair Support).

Innerrør trekkes ut med wire og returtau ingen synlige merker i overflate, egner seg i terrasso
overflate.

RVK – (Repos Vegg Konsollfritt).

Innerrør skyves ut for hånd/verktøy fra topp av repos utstøpning synlig i overflate.

Artikkel nrBeskrivelseKapasitetBilde
TSS 60 PSlank design muliggjør tynne repo og
trappetykkelser ≥120 mm (full kapasitet
170 mm). Kapasitet opp til 60kN. Ytterrør
er i resirkulert HDPE.
57kN
TSS 101Kapasitet opptil 96 kN i en 170 mm tykk
(min.) repo, opptil 100 kN i en 200 mm tykk
repo.
100kN
TSS 102Inneholder lyddempning mellom
innerrør/ytterrør og repos/vegg. Kapasitet
opptil 96 kN i en 170 mm tykk (min.) repo,
opptil 100 kN i en 200 mm tykk repo.
100kN

Artikkel nrBeskrivelseKapasitetBilde
RVK 60 PSlank design muliggjør tynne repo og
trappetykkelser ≥120 mm (full kapasitet
170 mm). Kapasitet opp til 60kN. Ytterrør
er i resirkulert HDPE.
57 kN
RVK 101Kapasitet opptil 80kN i en 200 mm tykk
(min.) repo, opptil 100 kN i en 265 mm tykk
repo.
100kN

Artikkel nrBeskrivelseKapasitetBilde
TSS 20 FATrapp og reposforbindelse med justering20 kN
TSS 25 LTrapp og reposforbindelse med justering
og løft i produksjon og installasjon.
25 kN
TSS 60 PSlank design muliggjør tynne repo og
trappetykkelser ≥120 mm (full kapasitet
170 mm). Kapasitet opp til 60kN. Ytterrør
er Resirkulert HDPE.
60 kN


Artikkel nrBeskrivelseBilde
IC Box 100Utsparingsboks til vegg. Resirkulert HDPE
IC Box 100 SRUUtsparingsboks med SRU lyddemping til vegg.
Resirkulert HDPE.

REDiBOX

Spesialtilpasset utsparingsboks for å lage
utsparing i vegg som støpes med glideforskaling.
GF 25
GF 60
GF 100
GF 102
Vertikal gummiflens 200x180x5
Vertikal gummiflens 240x190x5
Vertikal gummiflens 240x190x5
Vertikal gummiflens 240x190x5
Lokk TSS 101

Lokk TSS 102

Lokk for tetting ved vinterlagring/transport RVK101/TSS101
Lokk for tetting ved vinterlagring/transport TSS 102
Utsparingskloss til
RVK/TSS
Utsparingskloss RVK/TSS
Utsparingskloss m/magnet RVK/TSS


Hvilken kapasitet på trappeforbindelse skal velges?

Vårt kalkulasjonsverktøy hjelper deg til enkelt å finne riktig forbindelse

Kalkulasjonsverktøy TSS/RVK v1 5 N

Tips! TSS/RVK bør ligge så nærme kanten på repos som mulig, for å få mindre last i front og unngå
negative laster i bakkant av repos (vipping).




Armering av trappeforbindelse TSS/RVK repos-vegg
Vi har utviklet standard armering for TSS og RVK repos-vegg forbindelser,
se Memo 55, TSS / RVK, enheter forankringsarmering
TSS 25 L, se Memo 65A

TSS25L er ferdig armert med flattstål og bakplate
For vertikal last 25 kN, løftekapasitet 8 kN

TSS 20 FA, se Memo 65


Repos tykkelse og kantavstand

Se Memo 55, TSS / RVK, enheter forankringsarmering

a) uten samtidig virkende horisontalkraft pga. friksjon

b) med samtidig virkende horisontalkraft pga. friksjon

ProduktDekketykkelse (mm), a)RVK 60 PTSS 60 P

TSS 101

TSS 101 G

RVK 101

RVK 101 G

TSS 102

TSS 102 G

belastning kategori a)
1203434---
1504646---
17057579696-
200575710010096
2655757100100100
belastning kategori b)

1203333---
1504444---
17055559090-
2005555949490 1)
2655555949490

1) TSS102 kan i spesialtilfeller la seg plassere i dekker med tykkelse t=200mm dersom man har reduserte krav til betongoverdekning. I slike tilfeller bør enheten plasseres sentrisk i dekket. Dette vil redusere høyden x8 til noe under minimumsverdi gitt i Tabell

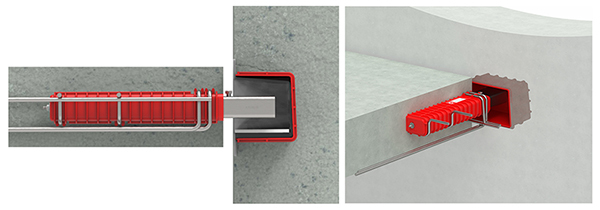

TSS102 med vertikal gummiflens er den beste løsningen
Denne løsningen reduserer lydgjennomtrenging med 20-25 dB

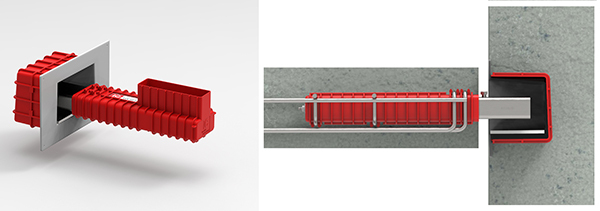

TSS/RVK med IC-Box SRU
Denne løsningen reduserer lydgjennomtrenging med 20-28 dB

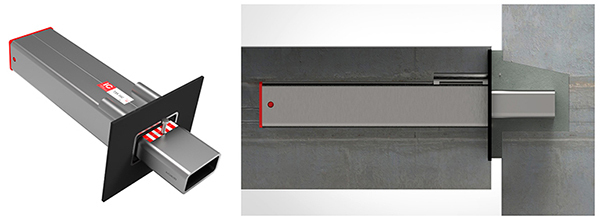

TSS/RVK med vertikal gummiflens,
Denne løsningen gjelder for alle TSS og RVK, reduksjon trinnlyd 10-12 dB

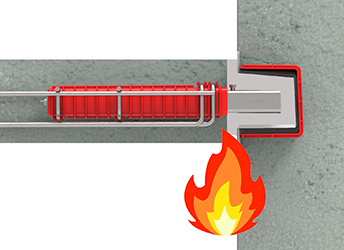

Brannbeskyttelse blir meget godt ivaretatt med IC trappeinnfestninger.
TSS/RVK enheten vil være utstøpt og dekket av nonset.

Brannklassefisering i henhold til Eurocode CEN/TC 250.

Læs om brannbeskyttelse i Memo 45

Brannklasse

R30R60
Minimum overdekning «C» mm2540
